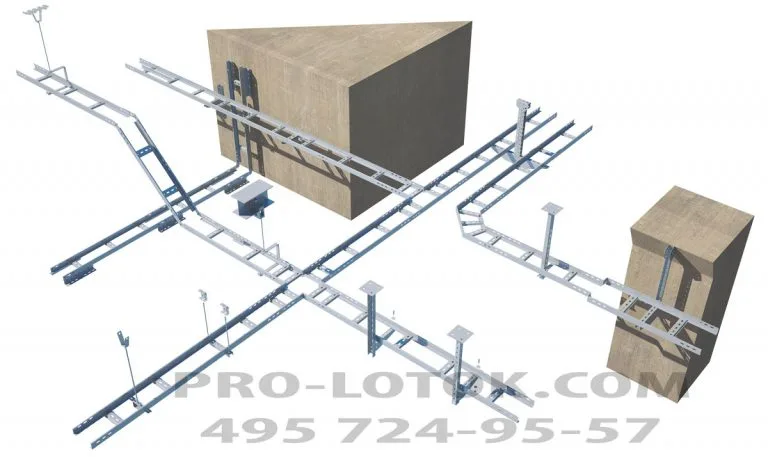

LOTOK Сable ladders LLST
КОНСТРУКЦИЯ: L-образные профиля соединенные при помощи перфорированных перемычек
ИСПОЛНЕНИЕ: Стандартная длина лотка — 3.0 м. Возможно исполнение изделий длиной 2.0 м, 2.5 м, толщиной металла 1,5 мм. Соответствие нормам ТУ 3449-001-73936502-2014
Крышки LCS можно использовать для лотков лестничного типа. При условии одинаковых размеров по ширине и высоте лотки лестничного типа совместимы с листовыми лотками.
Марка стали: 08 ПС
Исполнение: Лотки соединяются внахлест, с помощью разъемов «мама-папа». Крепятся между собой болтами и гайками М6.
Графики нагрузок построены по результатам испытаний свободно лежащих лестничных лотков без фиксации на консолях.
Графики нагрузок построены по результатам испытаний свободно лежащих лестничных лотков без фиксации на консолях. Графики построены для дистанции между опорами от 2-х до 3-х метров. Не рекомендовано более увеличивать шаг опоры.
| АРТИКУЛ, БОРТ(ММ) | |||||||
|---|---|---|---|---|---|---|---|
| 45 | 50 | 60 | 70 | 80 | 100 | 150 | 200 |
| LLST 100х45 | LLST 100х50 | LLST 100х60 | LLST 100х70 | LLST 100х80 | LLST 100х100 | ||
| LLST 150х45 | LLST 150х50 | LLST 150х60 | LLST 150х70 | LLST 150х80 | LLST 150х100 | LLST 150х150 | |
| LLST 200х45 | LLST 200х50 | LLST 200х60 | LLST 200х70 | LLST 200х80 | LLST 200х100 | LLST 200х150 | LLST 200х200 |
| LLST 250х45 | LLST 250х50 | LLST 250х60 | LLST 250х70 | LLST 250х80 | LLST 250х100 | LLST 250х150 | LLST 250х200 |
| LLST 300х45 | LLST 300х50 | LLST 300х60 | LLST 300х70 | LLST 300х80 | LLST 300х100 | LLST 300х150 | LLST 300х200 |
| LLST 400х45 | LLST 400х50 | LLST 400х60 | LLST 400х70 | LLST 400х80 | LLST 400х100 | LLST 400х150 | LLST 400х200 |
| LLST 500х45 | LLST 500х50 | LLST 500х60 | LLST 500х70 | LLST 500х80 | LLST 500х100 | LLST 500х150 | LLST 500х200 |
| LLST 600х45 | LLST 600х50 | LLST 600х60 | LLST 600х70 | LLST 600х80 | LLST 600х100 | LLST 600х150 | LLST 600х200 |
ОТВЕТВИТЕЛЬ Т-ОБРАЗНЫЙ ГОРИЗОНТАЛЬНЫЙ ДЛЯ ЛЕСТНИЧНЫХ ЛОТКОВ LBLST
Применение: Используются для разветвления кабельных трасс в горизонтальном направлении
Исполнение: Соединяются с лотками с помощью разъемов «Мама-Папа», закрепляются болтовыми соединителями М6. При условии одинаковых размеров по ширине и высоте лотки лестничного типа совместимы с аксессуарами листовых лотков.
УГОЛ ПЛОСКИЙ ПОВОРОТНЫЙ ДЛЯ ЛЕСТНИЧНЫХ ЛОТКОВ LAFLS
Применение: Используются для поворота кабельных трасс в горизонтальном направлении на 90°
Исполнение: Соединяются с лотками с помощью разъемов «Мама-Папа», закрепляются болтовыми соединителями М6. При условии одинаковых размеров по ширине и высоте лотки лестничного типа совместимы с аксессуарами листовых лотков.
ОТВЕТВИТЕЛЬ Х-ОБРАЗНЫЙ ГОРИЗОНТАЛЬНЫЙ ДЛЯ ЛЕСТНИЧНЫХ ЛОТКОВ LBLSX
Применение: Используются для разветвления кабельных трасс в горизонтальном направлении
Исполнение: Соединяются с лотками с помощью разъемов «Мама-Папа», закрепляются болтовыми соединителями М6. При условии одинаковых размеров по ширине и высоте лотки лестничного типа совместимы с аксессуарами листовых лотков.
УГОЛ ШАРНИРНЫЙ ДЛЯ ЛЕСТНИЧНОГО ЛОТКА LAHLS
Применение: Используются для разветвления кабельных трасс в горизонтальном направлении. При условии одинаковых размеров по ширине и высоте лотки лестничного типа совместимы с аксессуарами листовых лотков.
