Серия LOTOK Cable Trace (LTP): Инженерные решения для кабельных трасс

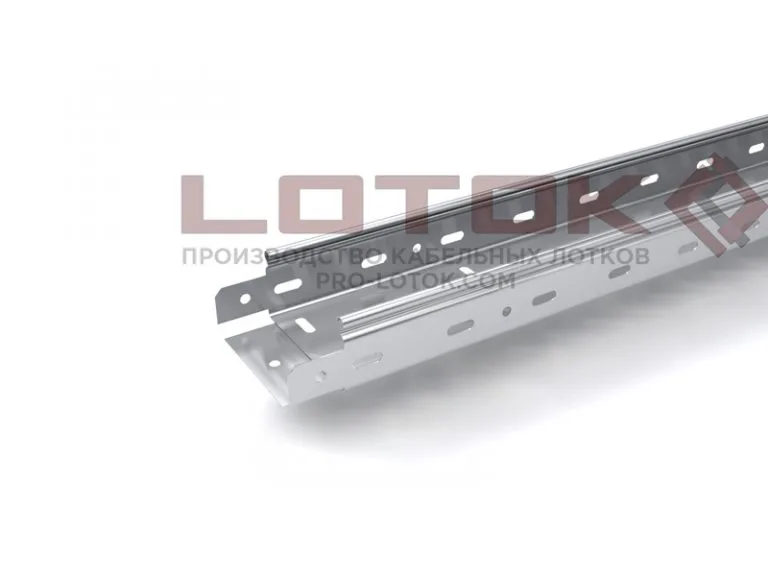

Перфорированные металлические лотки серии LTP (Light Tray Perforated) — это несущая система для открытой проводки кабелей напряжением до 1000В. Продукция изготавливается согласно ГОСТ Р 52868-2007 и предназначена для построения надежных кабельных трасс с естественной вентиляцией.
Мнение эксперта:
Технические характеристики и стандарты
Марка стали: Конструкционная сталь 08ПС (ГОСТ 16523-97). Обеспечивает высокую пластичность и отсутствие микротрещин на сгибах.
Антикоррозийная защита: Горячее цинкование по методу Сендзимира (ГОСТ 14918-2020). Плотность покрытия 180–275 г/м².
Толщина металла: Вариативность от 0,55 мм до 2,0 мм под различные нагрузки.
Климатическое исполнение: УХЛ 2.5 (эксплуатация под навесом или в помещениях).
Мы внедрили решения, которые влияют на скорость и безопасность:
Система «Мама-Папа» (Telescopic Connection): Стыковка внахлест на 30-50 мм сокращает время монтажа на 40% (не нужны соединительные пластины) и создает непрерывный контур заземления.
Трубчатый замок (Safety Edge): Верхняя кромка завальцована. Это увеличивает жесткость конструкции на 35% и защищает руки монтажника от порезов.
Объемная перфорация: Обеспечивает эффективный теплоотвод и удаление конденсата.
График нагрузки перфорированных лотков LOTOK Сable trace LTP
УСЛОВИЯ ИСПЫТАНИЯ:
- Диаграммы приведены для исполнения лотков из оцинкованной стали по методу Сендзимира;
- Диаграммы безопасной нагрузки в кг/м;
- Все типоразмеры лотков изготавливаются из толщины металла от 0.55 до 2.0 мм;
- Единица измерения – п. м.
| Артикул | Лотки Перфорированные — оцинкованная сталь 08пс толщ 0,55 мм |
| LTP 100* 50 (0,55) | Лоток перфорированный 100* 50 |
| LTP 100*100 (0,55) | Лоток перфорированный 100*100 |
| LTP 200* 50 (0,55) | Лоток перфорированный 200* 50 |
| LTP 200*100 (0,55) | Лоток перфорированный 200*100 |
| LTP 200*200 (0,55) | Лоток перфорированный 200*200 |
| LTP 300* 50 (0,55) | Лоток перфорированный 300* 50 |
| LTP 300*100 (0,55) | Лоток перфорированный 300*100 |
| LTP 400* 50 (0,55) | Лоток перфорированный 400* 50 |
| LTP 400*100 (0,55) | Лоток перфорированный 400*100 |
| LTP 500* 50 (0,55) | Лоток перфорированный 500* 50 |
| Артикул | Крышки лотков |
| LCS 50 (0,55) | Крышка для лотка шириной 50 мм |
| LCS 100 (0,55) | Крышка для лотка шириной 100 мм |
| LCS 150 (0,55) | Крышка для лотка шириной 150 мм |
| LCS 200 (0,55) | Крышка для лотка шириной 200 мм |
| LCS 250 (0,55) | Крышка для лотка шириной 250 мм |
| LCS 300 (0,55) | Крышка для лотка шириной 300 мм |
| LCS 400 (0,55) | Крышка для лотка шириной 400 мм |
| LCS 500 (0,55) | Крышка для лотка шириной 500 мм |
| LCS 600 (0,55) | Крышка для лотка шириной 600 мм |
| Внимание! Стандартная длина лотков и крышек 3 м. Под заказ возможно исполнение 2 и 2,5 м. | |
| Артикул | Лотки Перфорированные — оцинкованная сталь 08пс толщ 0,7 мм |
| LTP 100* 50 (0,7) | Лоток перфорированный 100* 50 |
| LTP 100*100 (0,7) | Лоток перфорированный 100*100 |
| LTP 200* 50 (0,7) | Лоток перфорированный 200* 50 |
| LTP 200*100 (0,7) | Лоток перфорированный 200*100 |
| LTP 200*200 (0,7) | Лоток перфорированный 200*200 |
| LTP 300* 50 (0,7) | Лоток перфорированный 300* 50 |
| LTP 300*100 (0,7) | Лоток перфорированный 300*100 |
| LTP 400* 50 (0,7) | Лоток перфорированный 400* 50 |
| LTP 400*100 (0,7) | Лоток перфорированный 400*100 |
| LTP 500* 50 (0,7) | Лоток перфорированный 500* 50 |
| Артикул | Крышки лотков |
| LCS 50 (0,7) | Крышка для лотка шириной 50 мм |
| LCS 100 (0,7) | Крышка для лотка шириной 100 мм |
| LCS 150 (0,7) | Крышка для лотка шириной 150 мм |
| LCS 200 (0,7) | Крышка для лотка шириной 200 мм |
| LCS 250 (0,7) | Крышка для лотка шириной 250 мм |
| LCS 300 (0,7) | Крышка для лотка шириной 300 мм |
| LCS 400 (0,7) | Крышка для лотка шириной 400 мм |
| LCS 500 (0,7) | Крышка для лотка шириной 500 мм |
| LCS 600 (0,7) | Крышка для лотка шириной 600 мм |
| Внимание! Стандартная длина лотков и крышек 3 м. Под заказ возможно исполнение 2 и 2,5 м. | |
| Артикул | Лотки Перфорированные — оцинкованная сталь 08пс толщ 1,0 мм |
| LTP 100* 50 (1,0) | Лоток перфорированный 100* 50 |
| LTP 100*100 (1,0) | Лоток перфорированный 100*100 |
| LTP 200* 50 (1,0) | Лоток перфорированный 200* 50 |
| LTP 200*100 (1,0) | Лоток перфорированный 200*100 |
| LTP 200*200 (1,0) | Лоток перфорированный 200*200 |
| LTP 300* 50 (1,0) | Лоток перфорированный 300* 50 |
| LTP 300*100 (1,0) | Лоток перфорированный 300*100 |
| LTP 400* 50 (1,0) | Лоток перфорированный 400* 50 |
| LTP 400*100 (1,0) | Лоток перфорированный 400*100 |
| LTP 500* 50 (1,0) | Лоток перфорированный 500* 50 |
| Артикул | Крышки лотков |
| LCS 50 (1,0) | Крышка для лотка шириной 50 мм |
| LCS 100 (1,0) | Крышка для лотка шириной 100 мм |
| LCS 150 (1,0) | Крышка для лотка шириной 150 мм |
| LCS 200 (1,0) | Крышка для лотка шириной 200 мм |
| LCS 250 (1,0) | Крышка для лотка шириной 250 мм |
| LCS 300 (1,0) | Крышка для лотка шириной 300 мм |
| LCS 400 (1,0) | Крышка для лотка шириной 400 мм |
| LCS 500 (1,0) | Крышка для лотка шириной 500 мм |
| LCS 600 (1,0) | Крышка для лотка шириной 600 мм |
| Внимание! Стандартная длина лотков и крышек 3 м. Под заказ возможно исполнение 2 и 2,5 м. | |
Особенности конструкции
Самым большим спросом сегодня пользуются оцинкованные металлические лотки, которые отличаются предельной простотой в установке и эксплуатации. С помощью таких изделий обеспечивается фиксация кабеля, а также его защита от воздействия извне в процессе эксплуатации. По своей конструкции лотки похожи на П-образный желоб. Между собой они соединяются внахлест соединением мама-папа, а для их закрепления на стене используются стандартные металлические кронштейны.
Стандартно лотки изготавливаются с длиной 3 м, поэтому, если есть необходимость в прокладке более длинных конструкций, они дополнительно усиливаются струнами, закрепленными к потолку, или особыми кронштейнами п-образной формы. При необходимости их можно также оснастить крышками, обеспечивающими защиту от любых воздействий извне, благодаря чему эксплуатация кабелей может осуществляться в абсолютно любых условиях. С помощью крышки обеспечивается полная защита инженерных сетей от всевозможных осадков, а также безопасное подключение к заземлению.
Зачем нужны кабельные перфорированные лотки?
Кабельные перфорированные лотки используются в процессе прокладки кабеля как внутри помещения, так и на улице. Благодаря тому, что в таких изделиях проделываются специальные отверстия, внутри них поддерживается нормальная температура, и в соответствии с требованиями пожаробезопасности в них можно прокладывать кабели с напряжением до 1 кВ. При этом стоит отметить, что использоваться могут любые варианты кабелей, и нужно только разделить их в соответствии с действующими нормами.
В чем преимущества кабельных перфорированных лотков?
Можно отметить несколько ключевых достоинств перфорированных лотков:
- Кабели всегда работают в оптимальных температурных условиях благодаря качественному охлаждению.
- За счет многоуровневой укладки в любое время можно получить доступ к кабельной сети для проведения инженерных работ, а также использовать разную структуру кабельных линий в зависимости от их типа и назначения.
- Изделие гораздо более экономично в сравнении со стандартными трубами.
- Можно масштабировать лоток, если требуется усложнить структуру кабельных линий.
- Лотки отличаются небольшим весом, благодаря чему их можно устанавливать на любой стеновой материал.
Где купить качественные лотки?
Сегодня множество магазинов предлагает купить кабельный лоток оцинкованный, но никто не даст вам гарантии на то, что при изготовлении таких изделий применялись действительно качественные материалы, а производство осуществлялось в соответствии со всеми нормами и требованиями. Особенно это важно при оптовой закупке, потому что покупатель не может досконально проверить каждую единицу товара.
Именно поэтому лучше купить кабельные лотки в Москве в Pro-Lotok. Мы предлагаем вам минимальные цены на любые изделия, а также гарантируем неизменно высокое качество каждого изделия.
Нормативная база (Источники):
ГОСТ 16523-97 «Прокат тонколистовой из углеродистой стали».
ГОСТ 14918-2020 «Прокат листовой горячеоцинкованный».
ГОСТ Р 52868-2007 (МЭК 61537:2006) «Системы кабельных лотков. Общие технические требования».
