Эта статья поможет вам:

• Разобраться во всех типах кабельных лотков и их особенностях
• Выбрать оптимальный тип кабеленесущей системы для вашего объекта
• Понять требования защиты от коррозии и материалов
• Правильно рассчитать коэффициент заполнения лотков
• Применить нормативные требования ГОСТ и ПУЭ на практике

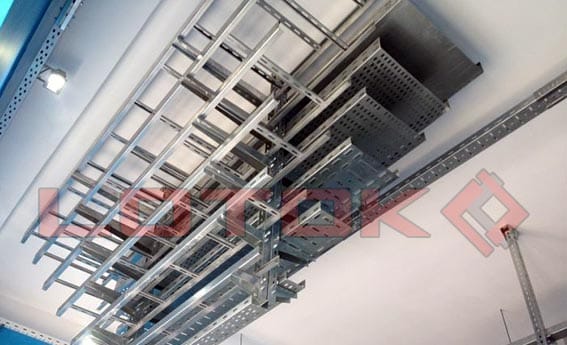

1. Введение: Классификация и назначение кабельных лотков

Кабельные лотки — это специализированные несущие системы, предназначенные для открытой прокладки электрических кабелей и проводов. Кабеленесущие системы выполняют роль электромонтажных каналов, обеспечивая защиту кабельных трасс, их организацию, доступ для обслуживания и безопасность в целом.

Выбор правильного типа кабельного лотка является критическим решением на этапе проектирования, которое влияет на:

• Безопасность электрических сетей
• Надёжность системы в течение всего срока эксплуатации
• Затраты на материалы и монтаж
• Простоту обслуживания и модификации
• Соответствие нормативным требованиям

2. Классификация кабельных лотков: Четыре основных типа

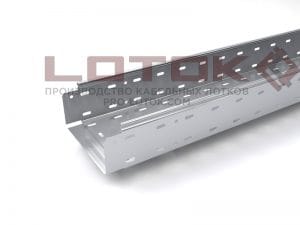

2.1 Перфорированные кабельные лотки: Оптимальная вентиляция

Перфорированные лотки представляют собой открытые несущие конструкции с регулярной сеткой отверстий по всей площади основания.

Характеристики и особенности:
Конструктивные элементы:

Основание (дно) лотка: стальная полоса с перфорацией (диаметр отверстий 6-10 мм, шаг 25-30 мм)

Боковины: открытые или с низкими направляющими (высота 30-50 мм)

Материал: сталь оцинкованная или из нержавеющей стали

Стандартные размеры: ширина 100-600 мм, высота 30-100 мм

Преимущества перфорированных лотков:

Недостатки перфорированных лотков:

Область применения перфорированных лотков:

Офисные здания и административные центры

Центры обработки данных (ЦОД)

Телекоммуникационные узлы и кросс-комнаты

Серверные комнаты

Лаборатории и исследовательские центры

Помещения с нормальным микроклиматом и слаботочные системы

Коэффициент заполнения: до 40%

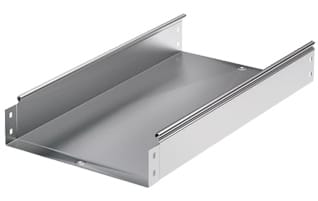

2.2 Неперфорированные (глухие) кабельные лотки: Максимальная защита.

Неперфорированные лотки (также называемые глухими лотками) имеют сплошное дно и обеспечивают полную защиту кабелей от внешних воздействий.

Конструктивные особенности:
Структура:

Основание (дно): сплошная стальная полоса без отверстий (толщина 1.5-2.0 мм)

Боковины: высокие направляющие (высота 50-150 мм) для удержания кабелей

Торцы: закрытые или с вентиляционными отверстиями

Крышка (опция): откидная или съёмная крышка для доступа к кабелям

Материал: сталь оцинкованная, горяче-оцинкованная или нержавеющая

Преимущества глухих лотков:

Недостатки глухих лотков:

Область применения глухих лотков:

Промышленные цеха и производственные площадки

Помещения с повышенной влажностью (120-140% от нормы)

Подземные сооружения и подвальные помещения

Уличные прокладки кабельных трасс (под навесом)

Помещения с агрессивной атмосферой (химические производства)

Системы высоковольтной передачи энергии

Коэффициент заполнения: до 35%

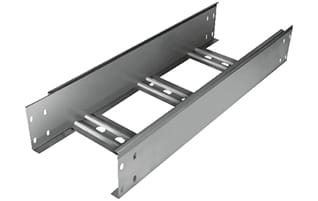

2.3 Лестничные кабельные лотки: Экономичность и функциональность

Лестничные лотки имеют характерную конструкцию, напоминающую лестницу, с боковыми направляющими и поперечными перекладинами.

Конструктивные элементы:
Структура:

Боковые направляющие (ребра жёсткости): две параллельные стальные полосы

Поперечные перекладины (ступени): размещаются на расстоянии 30-50 мм друг от друга

Материал: сталь горячеоцинкованная, обеспечивающая высокую коррозионную стойкость

Стандартные размеры: ширина 100-600 мм

Вес: минимальный среди всех типов (0.8-1.3 кг/м)

Преимущества лестничных лотков:

Недостатки лестничных лотков:

Область применения лестничных лотков:

Открытые производственные площадки

Паркинги и автомобильные подземелья

Складские помещения с нормальной влажностью

Наружные коммуникационные сети (с защитой от атмосферных осадков)

Технические помещения в жилых зданиях

Конструкции, где требуется минимизировать вес

Коэффициент заполнения: до 45%

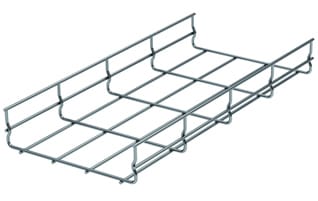

2.4 Проволочные сетчатые кабельные лотки: Максимальная лёгкость

Проволочные (сетчатые) лотки изготавливаются из стальной проволоки, сплетённой в виде открытой решётки, и представляют собой самый лёгкий и экономичный вариант кабельной системы.

Конструктивные особенности:
Структура:

Материал: оцинкованная стальная проволока диаметром 3-6 мм

Переплетение: ромбовидное или прямоугольное

Размер ячейки: 10х10 мм — 50х50 мм

Форма сечения: плоская или с боковыми направляющими (по опции)

Вес: минимальный (0.6-0.9 кг/м)

Преимущества проволочных сетчатых лотков:

Область применения проволочных сетчатых лотков:

• Офисные помещения с нормальным микроклиматом

• Центры обработки данных (ЦОД) и серверные комнаты

• Вычислительные центры с активным кондиционированием воздуха

• Телекоммуникационные центры

• Чистые комнаты и лабораторные помещения

• Временные электросетевые решения

• Модульные здания и сборные сооружения

Коэффициент заполнения: до 50%

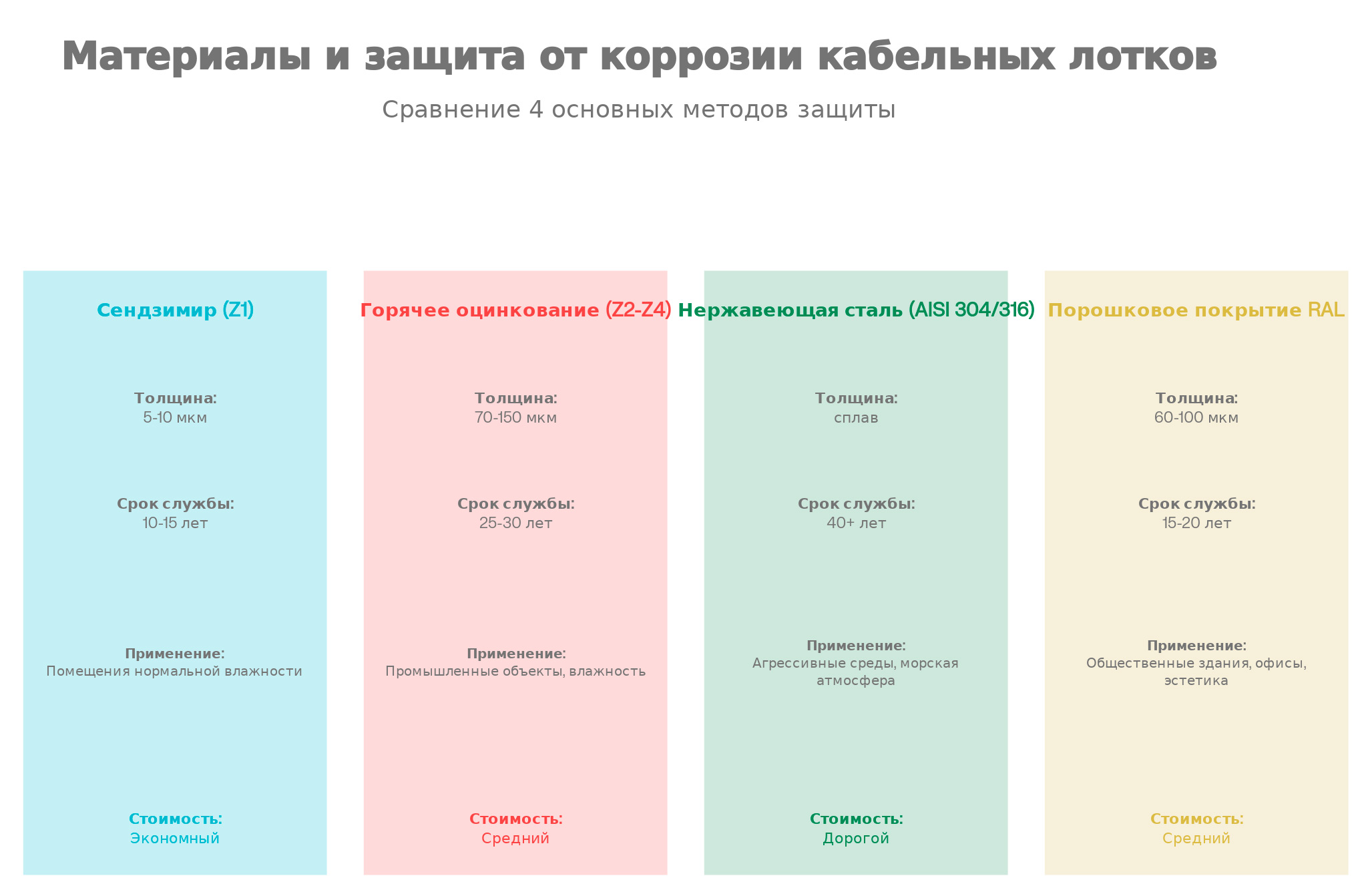

3. Материалы и защита от коррозии кабельных лотков

3.1 Сендзимир (Электролитическое оцинкование)

Параметры:

• Толщина слоя: 5-10 мкм (микрометров)

• Стандарт: Z1 по ГОСТ

• Срок службы: 10-15 лет

• Внешний вид: блестящая поверхность серебристого цвета

• Стоимость: экономичный вариант

Применение:

• Помещения с нормальной влажностью (45-60% RH)

• Офисные здания, учреждения

• Внутренние коммуникации

• Системы с контролируемым микроклиматом

Преимущества:

• Минимальная стоимость

• Внешний вид

• Достаточна для нормальных условий

Ограничения:

• Быстрая коррозия во влажных помещениях

• Не подходит для открытых площадок

• Срок службы относительно короткий

3.2 Горячее оцинкование (Гальванизация)

Параметры:

• Толщина слоя: 70-150 мкм (в зависимости от типа Z2, Z3, Z4)

• Стандарты: Z2 (45 мкм), Z3 (70 мкм), Z4 (100 мкм)

• Срок службы: 25-30 лет

• Внешний вид: матовая поверхность, иногда с характерным рисунком (спекание)

• Стоимость: средний вариант

Применение:

• Промышленные объекты

• Помещения с повышенной влажностью (80-90% RH)

• Уличные установки (под навесом)

• Системы, требующие долговечности

Преимущества:

• Высокая коррозионная стойкость

• Длительный срок службы

• Хороший баланс цена/качество

• Толстый слой обеспечивает защиту

Ограничения:

• Выше стоимость чем Сендзимир

• Требует последующего окрашивания для эстетики

• В агрессивных средах требуется дополнительная защита

3.3 Нержавеющая сталь (AISI 304, AISI 316)

Параметры:

• Материал: сплав железо-хром-никель

• Содержание хрома: 16-18%

• Содержание никеля: 8-10% (AISI 304), 10-14% (AISI 316)

• Срок службы: 40+ лет (практически неограниченно)

• Внешний вид: блестящая, металлическая поверхность

• Стоимость: дорогой вариант (в 3-5 раз дороже оцинкованной стали)

Применение:

• Агрессивные промышленные среды (химические производства)

• Морская атмосфера (прибрежные зоны)

• Системы, требующие высочайшей надёжности

• Гигиенические требования (пищевая, фармацевтическая промышленность)

• Подземные и подводные системы

Преимущества:

• Максимальная коррозионная стойкость

• Практически неограниченный срок службы

• Не требует окрашивания

• Эстетичный внешний вид

Ограничения:

• Высокая стоимость

• Сложность обработки

• Специальные требования при монтаже (не контактировать с углеродистой сталью)

3.4 Порошковое покрытие (RAL)

Параметры:

• Толщина слоя: 60-100 мкм

• Цветовая гамма: стандартная палитра RAL (более 200 цветов)

• Популярные цвета: RAL 9010 (белый), RAL 7035 (светло-серый), RAL 9005 (чёрный)

• Срок службы: 15-20 лет

• Внешний вид: матовая, однородная поверхность нужного цвета

• Стоимость: средний вариант

Применение:

• Общественные здания, офисы, учреждения

• Системы, где требуется эстетика

• Помещения с нормальной влажностью

• Видимые части инженерных сооружений

Преимущества:

• Отличная эстетика

• Хороший баланс защиты и стоимости

• Возможность выбора цвета

• Гладкая поверхность, легче чистится

Ограничения:

• Не подходит для агрессивных сред без базовой защиты

• Требует повторного окрашивания через 15-20 лет

• Может сколапываться при механических повреждениях

4. Расчёт заполняемости кабельных лотков

4.1 Понимание коэффициента заполнения

Коэффициент заполнения (Fill Factor) — это отношение суммарной площади поперечного сечения всех проложенных кабелей к площади поперечного сечения самого лотка, выраженное в процентах.

Формула расчёта:

Коэффициент заполнения (%) = (Σ сечения кабелей / сечение лотка) × 100%

Пример расчёта:

• Размер лотка: 300 мм (ширина) × 100 мм (высота) = 30 000 мм²

• Кабель 1: ВВГ 3×4 мм² — сечение 30 мм²

• Кабель 2: ВВГ 3×6 мм² — сечение 45 мм²

• Кабель 3: ВВГ 3×2.5 мм² — сечение 20 мм²

• Сумма сечений кабелей: 30 + 45 + 20 = 95 мм²

• Коэффициент заполнения: (95 / 30 000) × 100% = 0.32% ✓ (намного ниже лимита 40%)

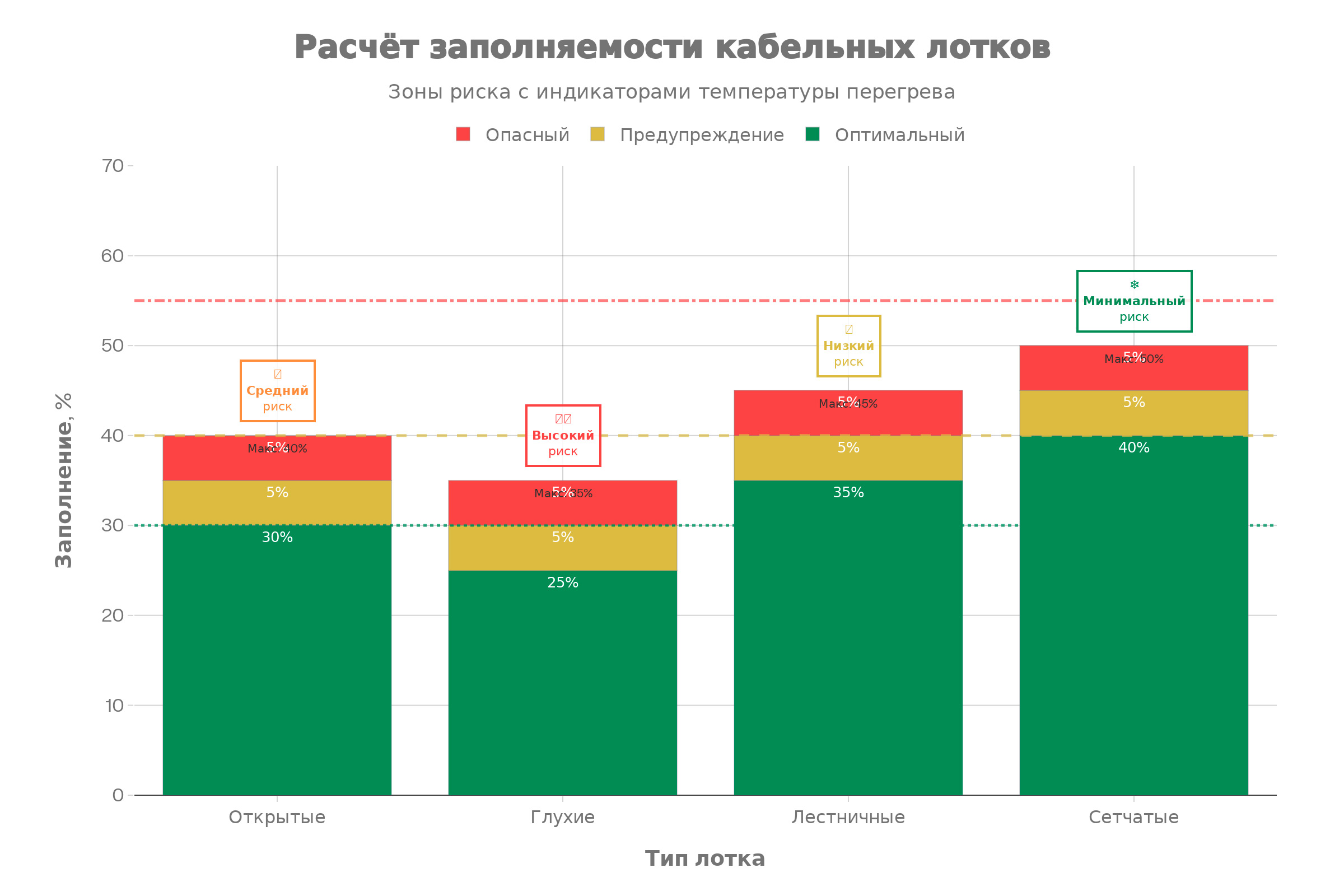

4.2 Максимальные коэффициенты заполнения по типам лотков

Таблица рекомендуемых коэффициентов заполнения:

4.3 Почему важен коэффициент заполнения?

Риск перегрева кабелей:

Когда коэффициент заполнения превышает допустимые значения:

1. Уменьшается циркуляция воздуха — кабели плотно прилегают друг к другу, воздуху негде циркулировать

2. Повышается температура кабелей — каждый кабель нагревает соседние, создавая эффект «печи»

3. Ускоряется старение изоляции — при каждых 10°C выше номинальной температуры срок службы изоляции сокращается на 50%

4. Увеличивается риск пожара — перегретая изоляция может возгораться при малейшем дефекте

Пример:

• Номинальная рабочая температура кабеля: 70°C

• При коэфф. заполнении 50% (перегруз): температура 95°C

• Срок службы сокращается с 50 лет до 10-12 лет!

4.4 Методика расчёта для сложных случаев

Шаг 1: Определить сечение лотка

• Перемножить ширину на высоту лотка (в мм²)

• Для лестничных лотков условно считать высоту как расстояние между боковинами

Шаг 2: Определить сечение кабелей

• Для каждого кабеля найти внешний диаметр (в каталоге или измерить)

• Рассчитать площадь (πr²) для круглого сечения

• Для плоских кабелей — просто перемножить ширину на толщину

Шаг 3: Суммировать все сечения

• Сложить площади всех кабелей

Шаг 4: Разделить на коэффициент заполнения

• Убедиться, что результат не превышает максимума

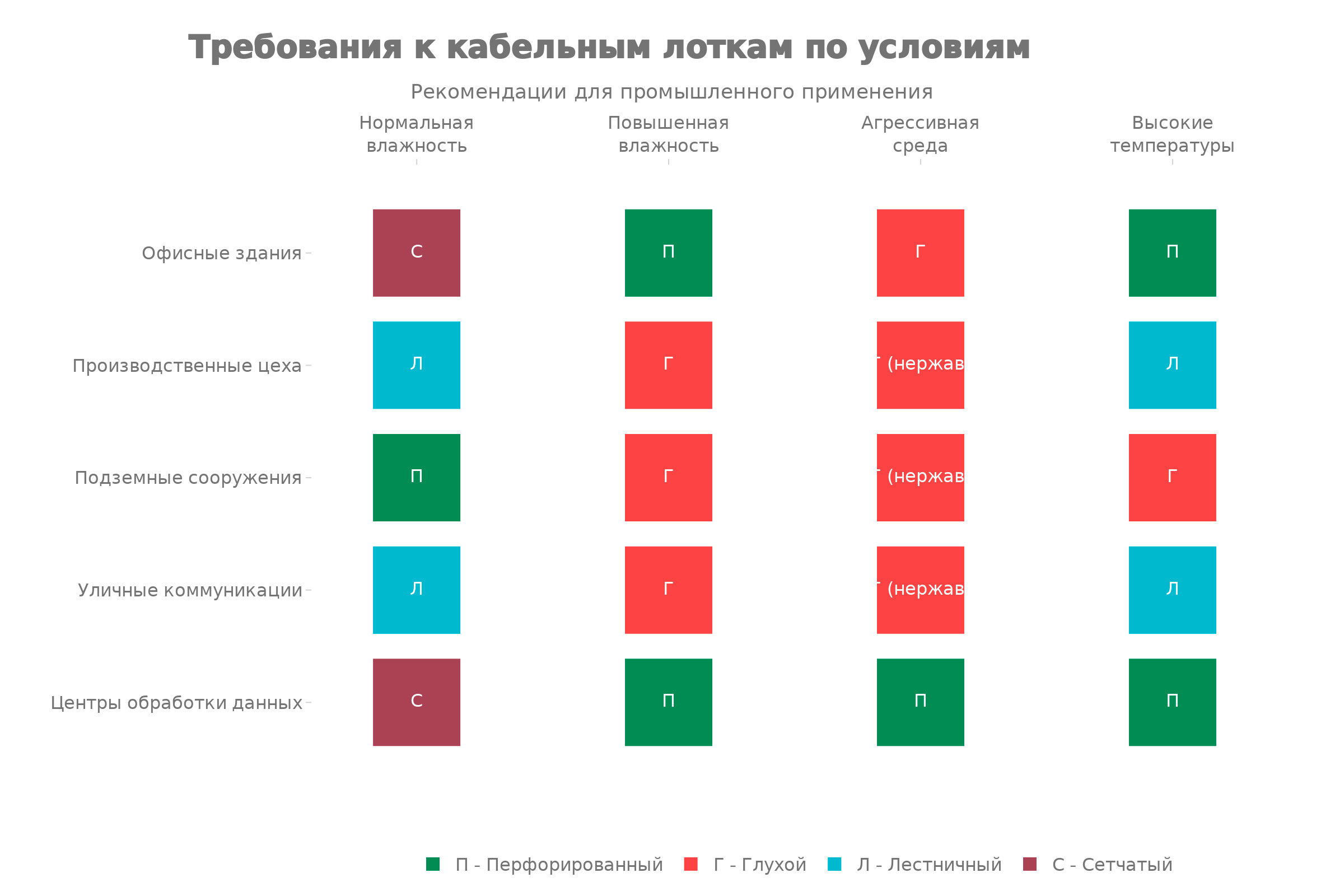

5. Требования к применению кабельных лотков

5.1 Требования по высоте прокладки

Минимальная высота прокладки: 2,0 метра от пола

Обоснование:

• Защита от случайного прикосновения

• Снижение риска механического повреждения лотка

• Обеспечение безопасности персонала

Исключения:

• В помещениях с ограниченным доступом (серверные, электрощитовые) — допустимо от 1,5 м

• На открытых производствах (парковки) — может быть выше 2,5 м для защиты от ударов

5.2 Требования к диаметру и сечению кабелей

Максимальные ограничения:

• Сечение одного кабеля: не более 120 мм²

• Диаметр проводника (жилы): не более 16 мм²

Обоснование ограничений:

1. Жёсткость кабеля — толстые кабели сложно укладывать и демонтировать

2. Механическое напряжение — при сгибании толстого кабеля может повредиться изоляция

3. Контакт с соседними кабелями — толстый кабель может повредить соседние провода

4. Тепловой контакт — снижается эффективность охлаждения

5.3 Требования к вентиляции

Для открытых (перфорированных, лестничных, сетчатых) лотков:

• Минимальная площадь свободного пространства вокруг кабеля: 50% от объёма лотка

• Циркуляция воздуха должна быть свободной со всех сторон

• В помещениях без активной вентиляции — обязателен расчёт теплового режима

Для закрытых (глухих) лотков:

• Обязательные вентиляционные отверстия на концах лотка (не менее 10% от площади сечения)

• Или использование активной системы охлаждения (вентилятора)

• Расстояние между отверстиями охлаждения: не более 3 метров

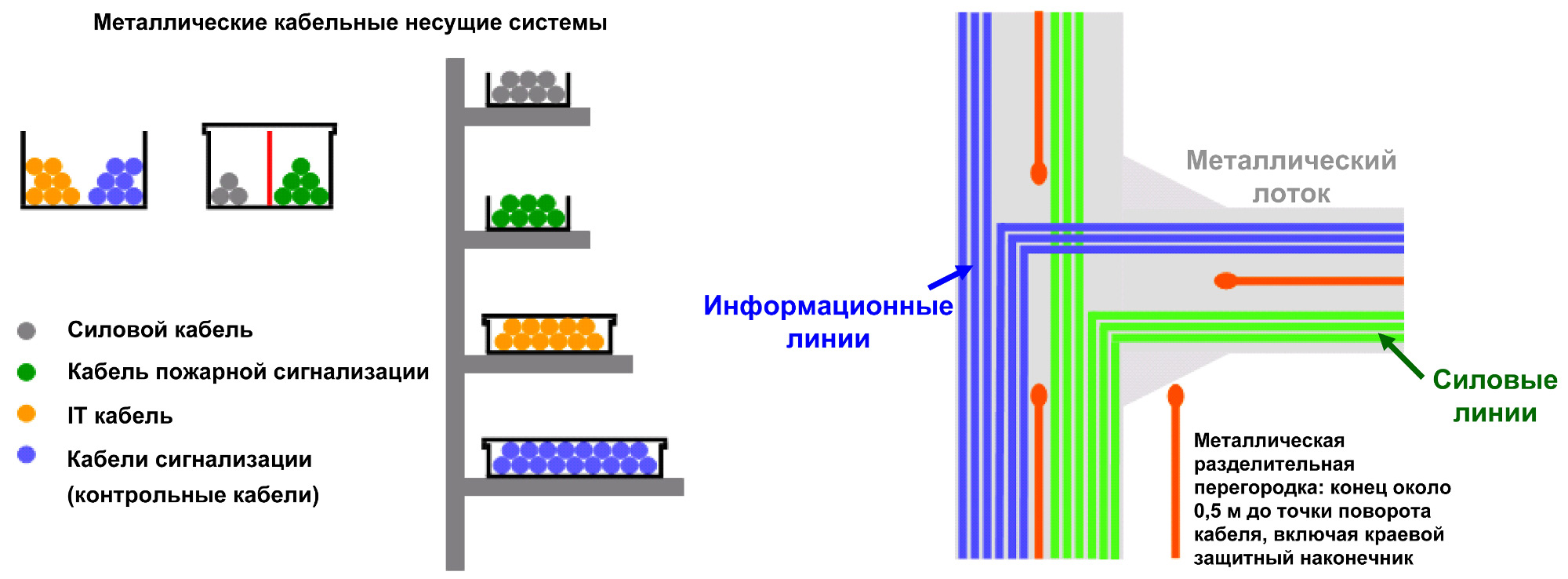

5.4 Требования к разделению силовых и слаботочных кабелей

Главное правило: Силовые (высоковольтные) и слаботочные (сигнальные) кабели ДОЛЖНЫ быть разделены физически.

Минимальные расстояния между различными типами кабелей:

Три способа разделения:

1. Разные лотки:

   • Силовые кабели в одном лотке

   • Слаботочные в другом отдельном лотке

   • Расстояние между лотками: минимум 0,5 м

   • Наиболее надёжный способ

2. Разделитель в одном лотке:

   • Установка пластикового или металлического разделителя (экрана)

   • Толщина разделителя: минимум 5 мм

   • Расстояние от разделителя до кабелей: минимум 30 мм с каждой стороны

3. Перекрёстная укладка (последний вариант):

   • Если первые два способа невозможны

   • Укладка кабелей под прямым углом друг к другу

   • Минимальный контакт между системами

Почему это важно?

• Электромагнитные помехи из силовых кабелей могут повредить чувствительные слаботочные системы

• Наведённые токи могут вызвать ошибки в передаче данных

• В сигнальных кабелях может возникнуть помеха (шум), снижающая качество сигнала

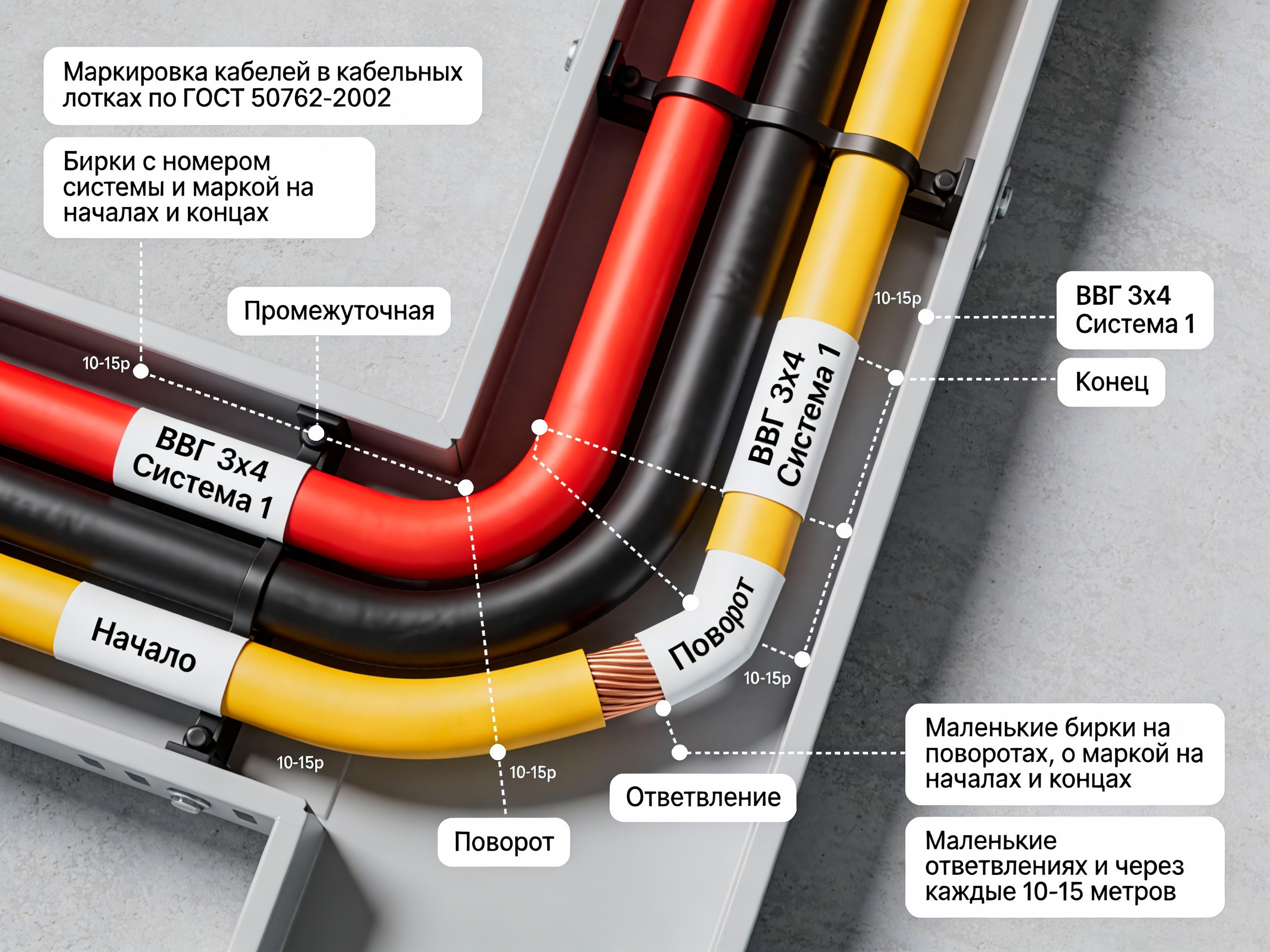

6. Система маркировки кабельных лотков

6.1 Требования к маркировке

Согласно ГОСТ и ПУЭ, каждый кабель ДОЛЖЕН быть промаркирован в следующих местах:

Обязательные точки маркировки:

1. На начале кабельной трассы:

   • Большая бирка с информацией: марка кабеля, сечение, система, номер

   • Пример: «ВВГ 3×4 | Система 1 | Начало»

2. На конце кабельной трассы:

   • Такая же информация

   • Пример: «ВВГ 3×4 | Система 1 | Конец»

3. На каждом повороте трассы:

   • Маленькая бирка с номером кабеля

   • Направление поворота

4. На каждом ответвлении:

   • Информация о точке ответвления

   • Номер отвечающей на ответвление схемы

5. На промежуточных участках:

   • Маленькие биркие каждые 10-15 метров для длинных трасс

   • Помогают ориентироваться при поиске кабеля

6.2 Содержание маркировки

На каждой бирке должно быть указано минимум:

6.3 Материалы и способы маркировки

Материалы:

• Пластиковые кольца (хомуты) с термопечатью — наиболее надёжны

• Геленаклейки с написанной информацией — временный вариант

• Металлические бирки — для долгосрочной маркировки

• Наклейки на клейкой основе — для гладких поверхностей

Требования к биркам:

• Размер минимум 30×30 мм для основных точек

• Размер минимум 20×20 мм для промежуточных

• Информация должна быть чёткой и читаемой

• Материал должен быть стойким к влаге и UV-излучению

• Цветовое кодирование (опция): разные цвета для разных систем

7. Пятиэтапный процесс выбора и внедрения кабельных лотков

Этап 1: Проектирование и анализ требований

На этом этапе решаются ключевые вопросы:

1. Анализ условий окружающей среды:

   • Тип помещения (офис, производство, подземелье, уличные коммуникации)

   • Влажность воздуха (нормальная 45-60%, повышенная 60-90%, агрессивная >90% или химические пары)

   • Температурный режим (норма 5-40°C, могут ли быть перепады)

   • Наличие механических воздействий (удары, вибрация)

2. Определение типов и количества кабелей:

   • Список всех кабелей, которые будут проходить по лотку

   • Марка каждого кабеля (ВВГ, КВВГ, ПВС и т.д.)

   • Сечение (число жил × сечение жилы)

   • Максимальная длина каждого кабеля

3. Расчёт коэффициента заполнения:

   • Определить сумму сечений всех кабелей

   • Выбрать размер лотка, чтобы заполнение не превышало максимума

   • Обеспечить запас на будущее расширение (рекомендуется 20-30% запас)

4. Выбор типа кабельного лотка:

   • На основе анализа выбрать оптимальный тип (перфорированный, глухой, лестничный, сетчатый)

   • Проверить соответствие требованиям нормативов

5. Выбор материала и защиты:

   • Определить тип защиты от коррозии (Сендзимир, горячее оцинкование, нержавеющая сталь, порошковое покрытие)

   • Выбрать производителя и модель лотка

6. Разработка схемы прокладки:

   • Начертить маршрут кабельной трассы на плане объекта

   • Указать точки ответвлений, поворотов, пересечений с другими коммуникациями

   • Определить точки разделения (где силовые отделяются от слаботочных)

Этап 2: Подготовка и закупка

Действия на этапе подготовки:

• Согласовать проект со всеми заинтересованными сторонами

• Разработать спецификацию с точным количеством лотков, крепежа, аксессуаров

• Провести конкурс между поставщиками (минимум 3 варианта)

• Подписать договор с выбранным поставщиком

• Проверить наличие всех сертификатов соответствия (ГОСТ, ТУ)

• Организовать доставку и складирование материалов

Этап 3: Разметка и подготовка к монтажу

Процесс разметки:

• Используя рулетку и уровень (или лазерный нивелир), произвести разметку трассы

• Отметить точки крепления с расстояниями согласно проекту

• Проверить, что разметка не мешает другим коммуникациям (трубопроводы, электрощиты)

• Согласовать разметку с объектом и инженерными службами

Этап 4: Монтаж лотков и крепежа

Последовательность монтажа:

1. Установить крепежные элементы (консоли, кронштейны, шпильки)

2. Проверить прочность каждого крепления

3. Смонтировать первую секцию лотка, выровнять по уровню

4. Соединить дополнительные секции специальными соединителями

5. Проверить уровень всей смонтированной части

6. Произвести пробную нагрузку и проверку прогибов

Этап 5: Прокладка кабелей и ввод в эксплуатацию

Завершающие работы:

• Очистить лоток от пыли и грязи

• Уложить кабели согласно разработанной схеме

• Закрепить кабели пластиковыми стяжками с нужным шагом

• Установить разделители между силовыми и слаботочными кабелями

• Провести маркировку всех кабелей согласно требованиям

• Произвести визуальный осмотр и проверку

• Составить актовый лист о завершении работ

8. Нормативные требования и стандарты

8.1 Основные нормативные документы

В Российской Федерации требования регулируют:

• ГОСТ Р 52868-2021 — Системы кабельных лотков и кабельных лестниц. Общие требования и требования безопасности (действующий стандарт)

• ГОСТ Р 50571.5.52-2011 — Электроустановки низковольтные. Часть 5-52: Выбор и монтаж электрооборудования. Кабельные системы

• ПУЭ 7-е издание, Раздел 2.1.61–2.1.62 — Правила устройства электроустановок. Прокладка и защита кабелей

• ГОСТ Р 50571.15-2020 — Электробезопасность. Низковольтные электрические установки

• СНиП 3.05.06-85 — Электротехнические устройства. Правила производства и приёмки работ

8.2 Ключевые требования из стандартов

ГОСТ Р 52868-2021 требует:

1. Минимальная высота прокладки: 2,0 м

2. Коэффициент заполнения не более: открытые 40%, закрытые 35%

3. Расстояние между креплениями: 1,0-1,5 м (зависит от типа)

4. Использование материалов, соответствующих защиты от коррозии

5. Правильное заземление кабельной системы (сопротивление ≤0,1 Ом)

6. Маркировка всех кабелей согласно схеме

ПУЭ требует:

1. Разделение силовых и слаботочных кабелей

2. Использование кабельных каналов, соответствующих условиям окружающей среды

3. Правильный расчёт сечения кабелей с учётом условий охлаждения

4. Документирование всех работ по прокладке

9. Практические советы по выбору кабельной системы

9.1 Анализ условий для правильного выбора

Таблица для быстрого выбора типа лотка:

9.2 Бюджетное планирование

Стоимость кабельного лотка зависит от:

1. Типа лотка:

   • Сетчатые: 100 руб/м (базовая цена)

   • Лестничные: 150 руб/м

   • Перфорированные: 200-300 руб/м

   • Неперфорированные: 350-500 руб/м

2. Материала защиты:

   • Сендзимир: коэффициент 1.0 (базовая цена)

   • Горячее оцинкование: коэффициент 1.2-1.5

   • Нержавеющая сталь: коэффициент 3.0-5.0

   • Порошковое покрытие: коэффициент 1.2-1.8

3. Размера лотка:

   • Малые (100-150 мм): базовая цена

   • Средние (200-300 мм): +20%

   • Крупные (400-600 мм): +40-60%

Примерный расчёт стоимости:
Сметная стоимость = (Длина трассы, м) × (Цена типа) × (Коэффициент материала) + Стоимость крепежа и аксессуаров + Стоимость монтажных работ (обычно 30-50% от стоимости материала)

9.3 Типичные ошибки при выборе

❌ Ошибка 1: Выбор дешёвого лотка для влажного помещения

• Результат: Коррозия за 2-3 года, замена требуется раньше запланированного

• Правильное решение: Использовать горячее оцинкование или нержавеющую сталь

❌ Ошибка 2: Перегруз лотка выше коэффициента 40%

• Результат: Перегрев кабелей, сокращение срока службы на 70-80%

• Правильное решение: Рассчитать заполнение, при необходимости использовать два лотка

❌ Ошибка 3: Использование одного лотка для силовых и слаботочных кабелей

• Результат: Помехи в сигнальных кабелях, отказ систем управления

• Правильное решение: Использовать разделители или отдельные лотки

❌ Ошибка 4: Отсутствие запаса на будущее расширение

• Результат: Через 2-3 года лоток переполнен, добавление новых кабелей невозможно

• Правильное решение: Оставлять запас 20-30% от расчётного заполнения

Заключение: Правильный выбор — основа надёжности
Выбор правильного типа кабельного лотка и соответствующей защиты от коррозии — это инвестиция в надёжность, безопасность и долговечность электротехнической инфраструктуры.

Правильно выбранная и смонтированная система кабельных лотков будет служить надежно 25-40 лет, обеспечивая безопасность и эффективность работы всей электротехнической инфраструктуры вашего объекта.
