Путаница терминов: «Горячее цинкование» (hot-dip galvanizing) — общий термин. Continuous (Sendzimir/CGL) — для рулонов/листов на линии (тонкое покрытие Z100–Z275 г/м², EN 10346), перед формовкой. Batch (пакетное/послеформовочное) — погружение готовых конструкций (толще, 85–100+ мкм по EN ISO 1461/ASTM A123). Сравнивать по применению: continuous для плоских/профилей, batch для конструкций/полостей
Метод Сэндзимира (CGL) — непрерывное цинкование рулонной стали на производственной линии для листов/профилей. Толщина покрытия Z100–Z275 г/м² [web:2].
Горячее цинкование (batch) — пакетное погружение готовых конструкций в ванну Zn (≥98%) [web:11]. Толщина 85–100 мкм для стали >6 мм по EN ISO 1461 [web:9].
Выбирайте CGL для гладких поверхностей, профилей, помещений (C1–C2) [web:25]. Batch — для конструкций, полостей, наружных работ (полное покрытие углов/кромок) [web:14].
CGL дешевле в производстве, batch надежнее в агрессивных средах. «Метод Сэндзимира — это continuous hot-dip с Al в ванне, без Fe-Zn сплава» [web:1].
Экономика: CGL для серийного проката, batch для уникальных изделий. Зависит от объема и геометрии.
Короткие цитаты: «Покрытие растет перпендикулярно всем поверхностям» (AGA) [web:14]. «85 мкм для 7 мм стали» (EN ISO 1461) [web:9].
Определения и терминология
Sendzimir (CGL) — continuous galvanizing line: непрерывное горячее цинкование рулонов/листов стали толщиной 0.12–2.5 мм [web:20]. Покрытие гладкое, без сплава (Al в Zn) [web:1].
Batch hot-dip — пакетное горячее цинкование: погружение готовых изделий/конструкций в ванну Zn >450°C [web:7]. Стандарт EN ISO 1461 исключает continuous процессы [web:11].
«Горячее цинкование» часто путают: continuous для проката (до Z275 г/м², EN 10346), batch для конструкций (ASTM A123) [web:2][web:16].
Как работает CGL/Сэндзимир
- Размотка рулона, сварка концов.
- Очистка (щелочь/кислота), отжиг в H2 (7–15%) [web:1].
- Погружение в Zn+Al (460°C), воздушные ножи для толщины [web:6].
- Охлаждение, пассивация, намотка. «Минимум Fe-Zn сплава» [web:1].

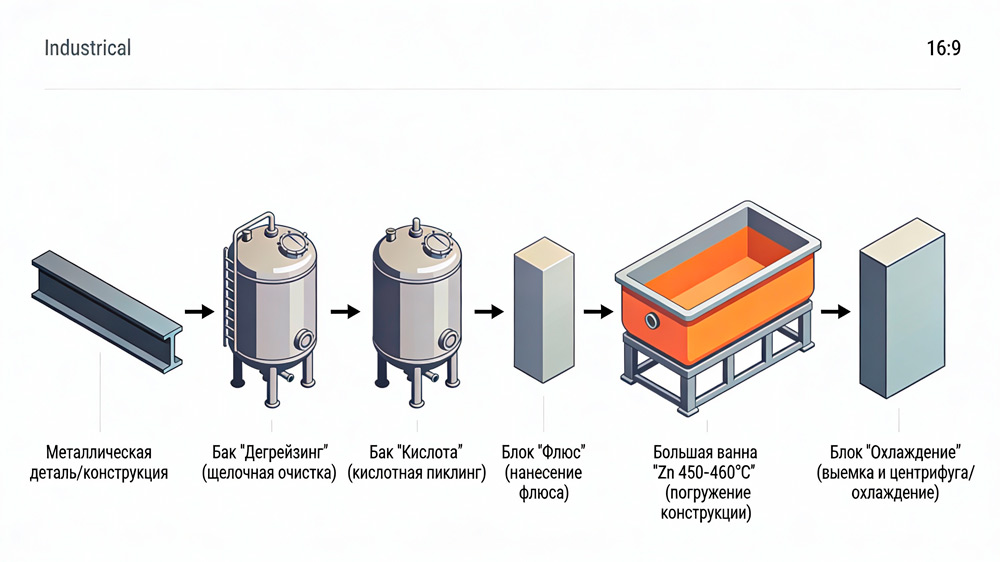

Как работает batch hot-dip
- Крепление деталей/конструкций.
- Дегрейзинг, кислотная очистка, флюсование (dry/wet) [page:1].
- Сушка, погружение в Zn (450–460°C, 2–5 мин) [web:7].
- Охлаждение, пассивация, инспекция. «Полное покрытие полостей» [web:14].
Сравнение процессов
| Параметр | CGL/Сэндзимир | Batch hot-dip |
|---|---|---|
| Процесс | Непрерывный (рулон) | Пакетный (погружение) |
| Что цинкуют | Листы/полосы 0.12–2.5 мм [web:20] | Конструкции, детали любого размера (до 18 м) [web:7] |
| Диапазон покрытия | Z100–Z275 г/м² (20–50 мкм) [web:2][web:25] | 85–100+ мкм (EN ISO 1461/ASTM A123) [web:9][web:16] |
| Равномерность | Гладкое, равномерное [web:5] | Матое, толстое на углах [web:14] |

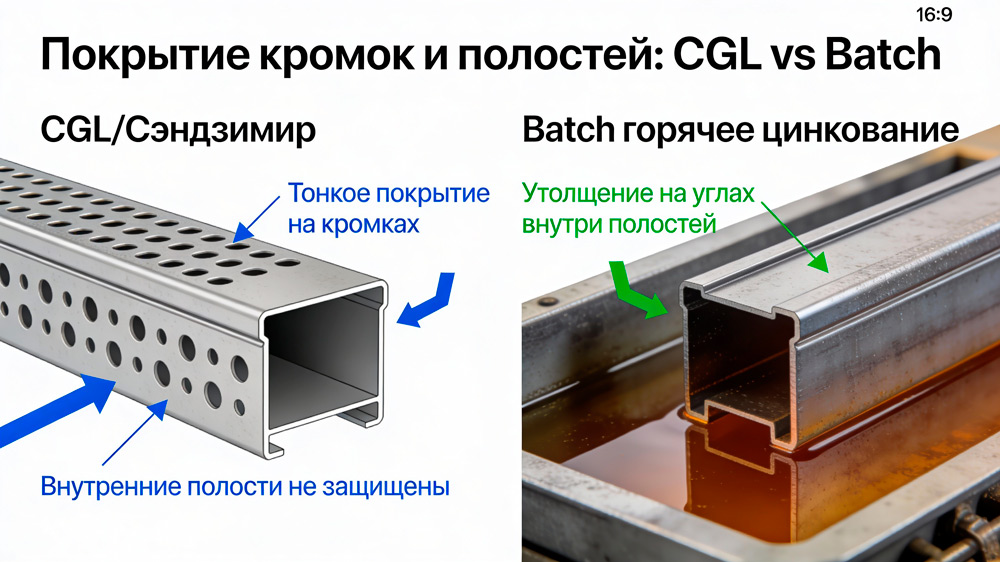

| Геометрия/полости | Открытые поверхности | Полные (внутренние) [web:14] |
| Кромки | Хорошие, но тонкие | Утолщенные ≥ плоскости [web:14] |
| Подготовка | Линия: отжиг/H2 [web:1] | Хим. очистка/флюс [page:1] |
| Дефекты | Рябь, если ножи слабы | Струи, пузыри (редко) [web:36] |
| Применение | Профили, лотки, авто [web:5] | М/к, мосты, трубы [web:7] |
| Контроль | Автомат (толщина) | Магнит/гравиметрия [web:16] |
| Экономика | Массовое, дешево/м² | Дорого для малых партий |
| Ограничения | Тонкие изделия, нет полостей | Размер ванны, деформация [web:7] |
| Срок службы | 10–50 лет (C1–C5 низкий) [web:21] | 50–100 лет наружно [web:9] |
Классы и масса покрытия
Сравнивать по стандартам: EN 10346 для CGL (Z100–Z600 г/м² общая), EN ISO 1461/ASTM A123 для batch (мин. толщина по стали: 55–100 мкм) [web:11][web:16]. «Grade 100: 100 мкм / 705 г/м²» (ASTM) [web:16].
Зависит от спецификации: CGL тоньше (20 мкм), batch толще для конструкций [web:25].
Как выбрать
Чеклист (дерево решений):
- Плоские листы/профили? → CGL.
- Сложная геометрия/полости? → Batch.
- Наружное/агрессивное? → Batch (толще) [web:14].
- Массовое производство? → CGL (экономия).
- Уникальные конструкции? → Batch.
Практические правила
- Если рулон/лист <3 мм → CGL [web:28].
- Если полости/внутренние поверхности → Batch [web:14].
- Если класс C1–C3 → CGL достаточно [web:25].
- Если >C3 или наружное → Batch (85+ мкм).
- Если серия >1000 т → CGL экономнее.
- Если прототип/единичное → Batch.
- Если деформация критична → CGL (меньше нагрев).
- Если кромки/углы ключ → Batch (утолщение).
- Если покраска после → CGL (гладкое).
- Если низкая цена/м² → CGL.
- Если 50+ лет службы → Batch.
Чеклист поставщику (12 вопросов):
- Стандарт покрытия (EN/ASTM)?
- Толщина/масса (измерения)?
- Фото кромок/полостей?
- Флюс (dry/wet)?
- % Zn в ванне?
- Контроль дефектов?
- Срок службы в C4?
- Макс. размер изделия?
- Пассивация?
- Сертификаты?
- Цена/т?
- Доставка проб?
Мифы и ошибки
- Миф: CGL толще batch. Нет, batch 85–100 мкм vs 20–50 [web:9][web:25].
- Ошибка: Цинковать конструкцию на CGL — невозможно (размер).
- Миф: Все hot-dip одинаковы. Нет, continuous vs batch [web:11].
- Ошибка: Игнор полостей — коррозия внутри (batch решает) [web:14].
- Миф: CGL для наружного. Только низкий C1–C2 [web:32].
- Ошибка: Сравнивать г/м² без стандарта.
- Миф: Batch деформирует меньше. Нет, нагрев 450°C [web:7].
- Ошибка: Без флюса — плохая адгезия.
Вывод
Выбор по задаче: CGL для профилей/листов, batch для конструкций. Учитывайте стандарт, геометрию, среду.
Поможем подобрать покрытие под условия эксплуатации.
Российские стандарты
ГОСТ 9.307-2021 (обновление ГОСТ 9.307-89) — горячие цинковые покрытия: 3 класса по массе (1-й: 258–570 г/м², 18–40 мкм; повышенный — толще).
ГОСТ 9.402 — подготовка поверхности перед цинкованием, коэффициент очистки 1.
Сравнение классов
| Стандарт | Применение | Классы/толщина | Пример |
|---|---|---|---|
| EN ISO 1461 | Batch конструкции | 45–100 мкм | >6 мм сталь: 85 мкм |
| EN 10346 | Continuous листы | Z100–Z600 г/м² | Z275: ~40 мкм |
| ГОСТ 9.307-2021 | Горячее общее | 3 класса, 18–40+ мкм | 1-й: 258–570 г/м² |
«EN ISO 1461 исключает автоматизированные процессы вроде листов» (≥98% Zn). Выбор зависит от типа изделия: batch — EN ISO 1461/ГОСТ, continuous — EN 10346
