Введение: Кабельные системы как основа инфраструктуры
Монтаж кабельных лотков является критической операцией при создании электротехнических систем любого производственного, административного или жилого объекта. Кабеленесущие системы представляют собой комплекс несущих конструкций, предназначенных для поддержания, защиты и организации кабельных трасс в процессе передачи электрической энергии и информационных сигналов.
Правильная установка кабельных лотков обеспечивает не только безопасность электрических сетей, но и облегчает техническое обслуживание, расширение и модернизацию инфраструктуры. Неправильный монтаж несущих систем может привести к перегреву проводов, возникновению замыканий, пожарам и электротравмам персонала.
💡 Ключевой факт: По статистике 40% пожаров на производстве связаны с неправильным монтажом кабельных трасс и перегревом кабелей из-за нарушения правил прокладки в лотках.
В этом руководстве мы подробно разберём все аспекты монтажа кабельных лотков, от выбора типа несущей конструкции до финального закрепления и маркировки кабельных трасс.

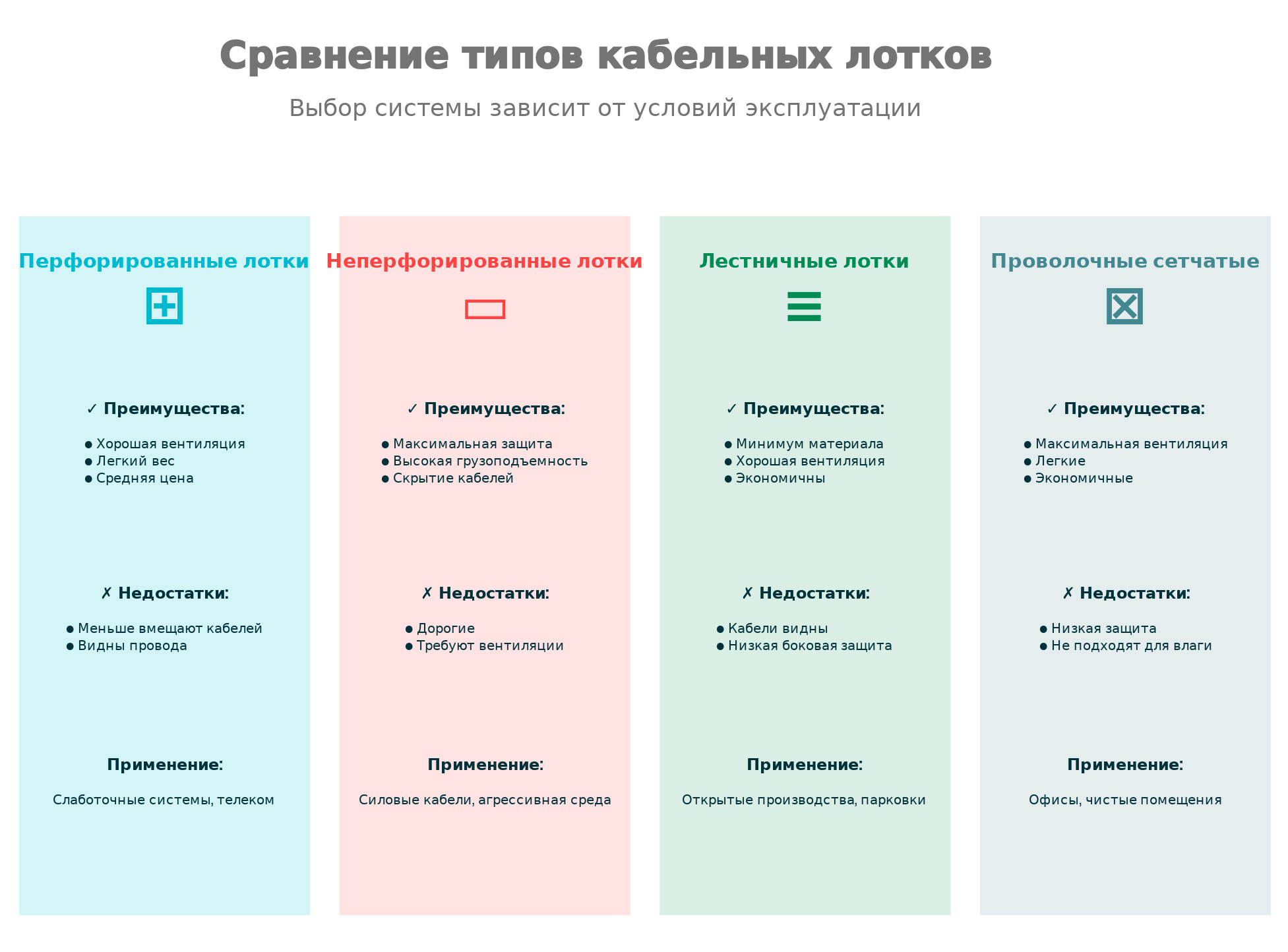

1. Виды кабельных лотков: Выбор оптимального решения
1.1 Перфорированные кабельные лотки
Перфорированные лотки — это открытые несущие системы с множеством отверстий по всей площади основания. Отверстия служат сразу нескольким целям: обеспечивают вентиляцию кабелей, снижают вес конструкции и уменьшают расход материала.
✓ Преимущества:
- Превосходная вентиляция кабелей благодаря отверстиям
- Значительно более лёгкие по сравнению с глухими лотками
- Удобство прокладки кабелей со всех сторон
- Хороший визуальный контроль состояния проводов
- Доступная цена при хорошей несущей способности
- Возможность использования в системах кондиционирования
✗ Недостатки:
- Меньшая вместимость кабелей из-за структуры
- Видны кабели и провода (эстетический фактор)
- Требуют дополнительной защиты в агрессивных средах
Рекомендуемое применение: Перфорированные лотки оптимальны для слаботочных кабельных систем в офисных зданиях, центрах обработки данных, телекоммуникационных узлах и вычислительных центрах.
1.2 Неперфорированные (глухие) кабельные лотки
Неперфорированные лотки имеют полное дно без отверстий, что обеспечивает максимальную защиту кабелей от внешних воздействий.
✓ Преимущества:
- Максимальная защита кабелей от загрязнений и влаги
- Высокая грузоподъёмность и жёсткость конструкции
- Полное скрытие кабельной трассы с эстетической точки зрения
- Возможность укладки тяжёлых силовых кабелей
- Устойчивость к агрессивным химическим средам
Рекомендуемое применение: Неперфорированные лотки используются при монтаже высоковольтных кабельных систем, в промышленных цехах с повышенной влажностью, пыльностью или химической активностью атмосферы.
1.3 Лестничные кабельные лотки
Лестничные лотки имеют характерную конструкцию в виде лестницы с поперечными перекладинами. Это наиболее экономичный вариант несущих систем для кабелей.
Рекомендуемое применение: Лестничные системы крепления кабелей идеальны для открытых промышленных производств, парковок, складских помещений с нормальным микроклиматом.
1.4 Проволочные сетчатые кабельные лотки
Проволочные лотки изготавливаются из стальной проволоки, сплетённой в виде решётки. Это ещё более лёгкая и доступная альтернатива.
Рекомендуемое применение: Проволочные системы используются в офисных помещениях, чистых комнатах, центрах обработки данных для слаботочных кабельных систем.
2. Способы монтажа кабельных лотков: Техника крепления
📌 Важно знать: Правильный выбор способа крепления определяет 70% надёжности всей системы кабельных лотков. Неправильное крепление приводит к провисанию, деформации и преждевременному выходу из строя.

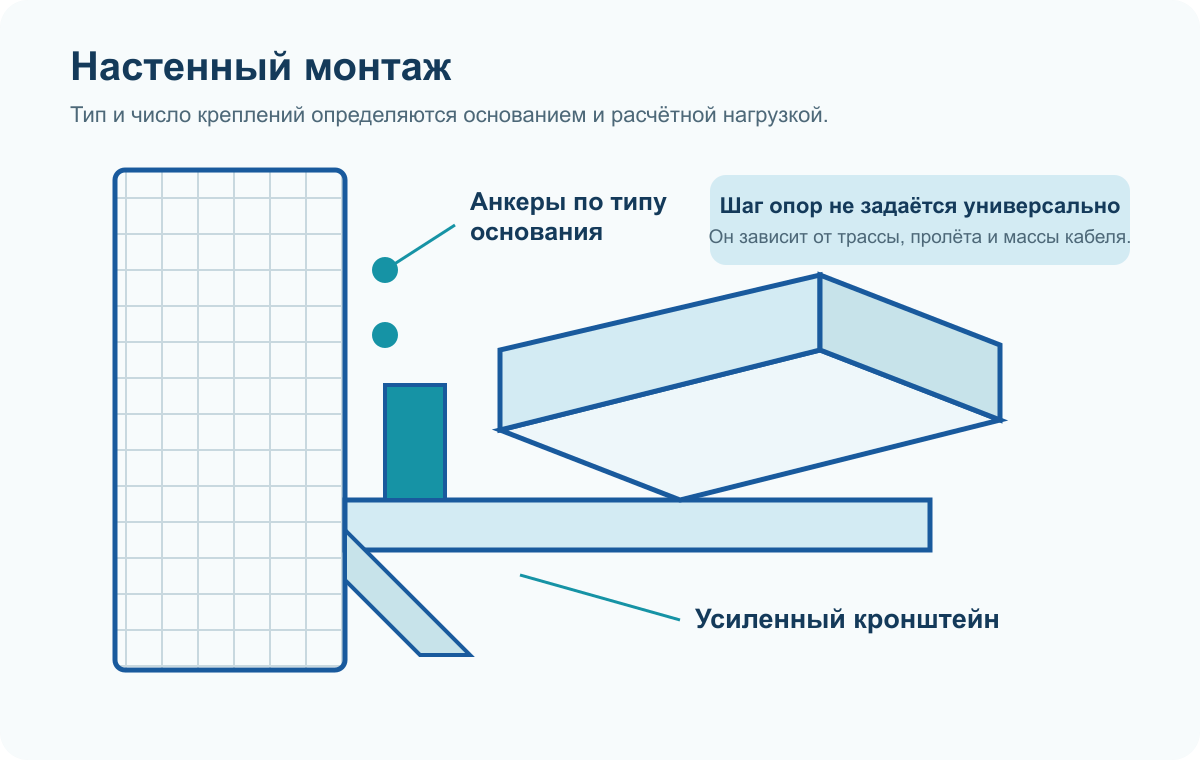

2.1 Крепление кабельных лотков к стене
Крепление к стене является наиболее распространённым способом установки несущих систем в помещениях.
2.1.1 Монтаж с использованием консолей
Консоли K1150–K1155 — это стандартные кронштейны для поддержки лотков на стене.
| Параметр | Значение |
|---|---|
| Глубина выступа | 150–1550 мм |
| Несущая способность | 100–200 кг на одну консоль |
| Расстояние между консолями | 1,0–1,5 м (рекомендуется 1,2 м) |
| Материал | Сталь горячеоцинкованная |
🔧 Пошагово: Процесс монтажа консолей
- Разметка. Используя строительный уровень, произведите горизонтальную разметку на стене на высоте не менее 2,0 м от пола.
- Подготовка отверстий. Просверлите отверстия для анкеров или дюбелей согласно разметке (Ø10–12 мм).
- Установка крепежа. Вставьте пластиковые дюбели или забейте анкеры в отверстия на полную глубину.
- Крепление консолей. Прикрепите консоли к стене болтами (М10 или М12 в зависимости от нагрузки).
- Проверка уровня. Убедитесь, что консоли установлены точно по горизонтали с помощью уровня.
2.2 Крепление кабельных лотков к потолку
Монтаж потолочных кабельных систем требует более тщательного подхода из-за силы тяжести, действующей на крепёж.
2.2.1 V-образные кронштейны
V-образные кронштейны специально разработаны для потолочного крепления.
| Параметр | Значение |
|---|---|
| Максимальная несущая способность | 150–300 кг |
| Расстояние между кронштейнами | 1,0–1,5 м |
| Угол установки | 60–90 градусов |
⚠️ Важно: При монтаже V-образных кронштейнов проверьте прочность потолочной конструкции. Максимальная нагрузка должна быть согласована с проектом или расчётами.

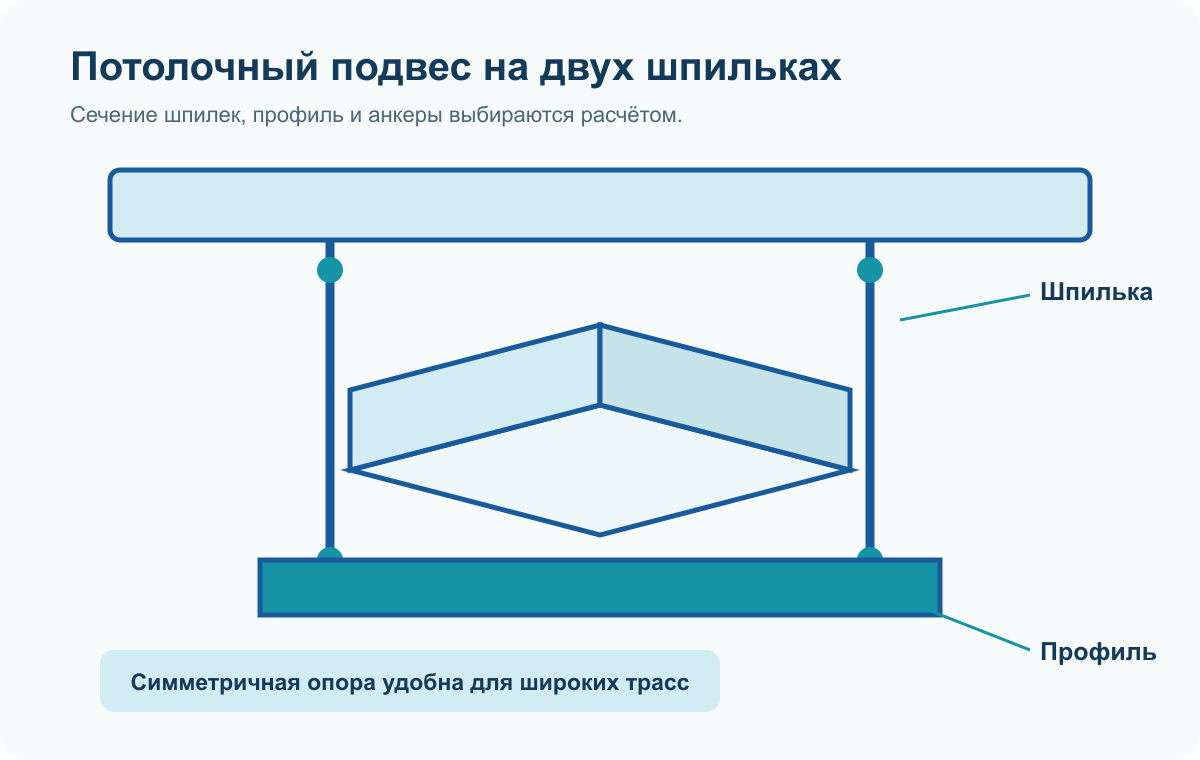

2.2.2 Резьбовые шпильки для потолочного крепления
Методика крепления через потолочные конструкции с использованием резьбовых шпилек.
| Параметр | Значение |
|---|---|
| Диаметр | М10, М12, М16 |
| Несущая способность | 200–400 кг на шпильку |
| Расстояние между шпильками | 0,8–1,0 м |
2.3 Вертикальное крепление кабельных лотков
При вертикальном монтаже кабельные каналы крепятся к вертикальным конструкциям.
Шаг крепления при вертикальной прокладке: 1,0 м (вместо горизонтальных 1,5 м) для обеспечения жёсткости и надёжности.
ℹ️ Совет профессионала: При вертикальном монтаже используйте боковые скобы с расчётом на большие нагрузки. Убедитесь, что крепление выдерживает вес кабелей плюс дополнительный запас прочности в 50%.
3. Пошаговый процесс монтажа кабельного лотка
Этап 1: Проектирование трассы и выбор типа лотка
На этапе проектирования решаются следующие вопросы:
- Определение маршрута прокладки кабельной трассы
- Расчёт количества и типа кабелей, которые будут проходить по лотку
- Выбор типа лотка (перфорированный, неперфорированный, лестничный, сетчатый)
- Расчёт нагрузки на крепежи
- Определение мест расположения крепежных элементов
- Выбор материала (сталь оцинкованная, горячеоцинкованная, нержавеющая)
- Согласование маршрута с архитектурными и техническими планами
Этап 2: Подготовка материалов и крепёжных элементов
Перед началом монтажа необходимо:
- Закупить материалы:
- Секции кабельных лотков нужного размера
- Соединительные элементы (болты соединения между секциями)
- Крепёжные элементы (консоли, кронштейны, анкеры, дюбели)
- Болты, гайки, шайбы для монтажа
- Проверить качество:
- Наличие сертификатов соответствия (ГОСТ Р 52868-2007 или ГОСТ Р 52868-2021)
- Отсутствие механических повреждений
- Полнота комплекта согласно счёту
- Подготовить инструмент:
- Перфоратор или дрель для сверления отверстий
- Уровень (минимум 1,0 м)
- Рулетка для измерений
- Набор гаечных ключей (М10, М12, М16)
- Болгарка для резки лотков (если необходимо)
Этап 3: Разметка линии монтажа кабельного лотка
Процесс разметки:
- На потолке, стене или полу произведите разметку центральной линии будущего кабельного лотка с помощью:
- Теодолита (профессиональный вариант)
- Лазерного уровня (рекомендуется)
- Обычного уровня и меловой линии
- Отметьте точки крепления крепежных элементов с шагом:
- 1,0–1,5 м для настенного монтажа
- 0,8–1,0 м для потолочного монтажа
- 1,0–1,2 м для вертикального монтажа
- Убедитесь, что линия разметки соответствует технологической необходимости и не мешает другим коммуникациям.
Этап 4: Установка крепежных элементов
Для настенного крепления:
- Просверлите отверстия с помощью перфоратора (Ø10–12 мм, глубина 60–80 мм)
- Вставьте пластиковые дюбели на полную глубину отверстия
- Поместите болт М10 или М12 через отверстие консоли
- Вкрутите болт в дюбель и затяните гаечным ключом
Для потолочного крепления:
- Определите точки прохождения балок или перекрытия (используйте эхолот)
- Просверлите отверстия в потолке (Ø10–12 мм)
- Установите анкеры или дюбели
- Навесьте V-образный кронштейн или шпильку
Этап 5–6: Монтаж лотка и проверка жёсткости
- Подайте первую секцию лотка к креплениям
- Выровняйте лоток строительным уровнем в обоих направлениях
- Закрепите лоток к креплениям болтами М8 или М10

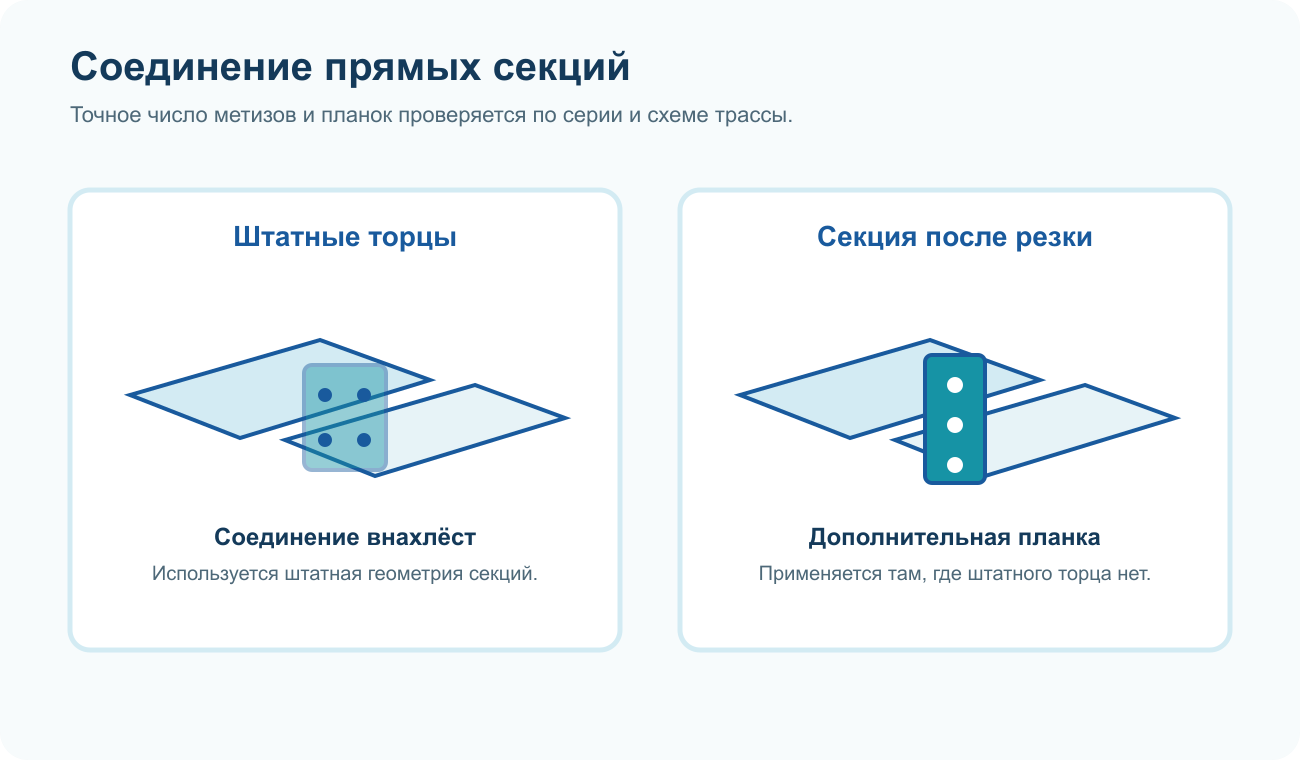

- Подайте следующую секцию и соедините специальными соединительными элементами
- Проверьте все болтовые соединения на плотность затягивания
- Проверьте прогибание лотка (не должен превышать L/200)
Этап 7: Прокладка кабелей в лотке
- Разработайте схему прокладки кабелей (маршруты, разделители)
- Очистите лоток от пыли и грязи
- Начните прокладку кабелей согласно разработанной схеме
- Соблюдайте правила расстояний между кабелями
- Закрепляйте кабели в процессе укладки с правильным шагом
Этап 8: Финальное закрепление и маркировка
- Установите разделители и разделяющие экраны
- Осуществите маркировку кабелей (бирки на начале, конце, поворотах)
- Выполните заземление кабельной трассы (сопротивление ≤0,1 Ом)
- Проведите испытания (непрерывность, сопротивление изоляции, нагрузочные тесты)
- Составьте акт выполненных работ

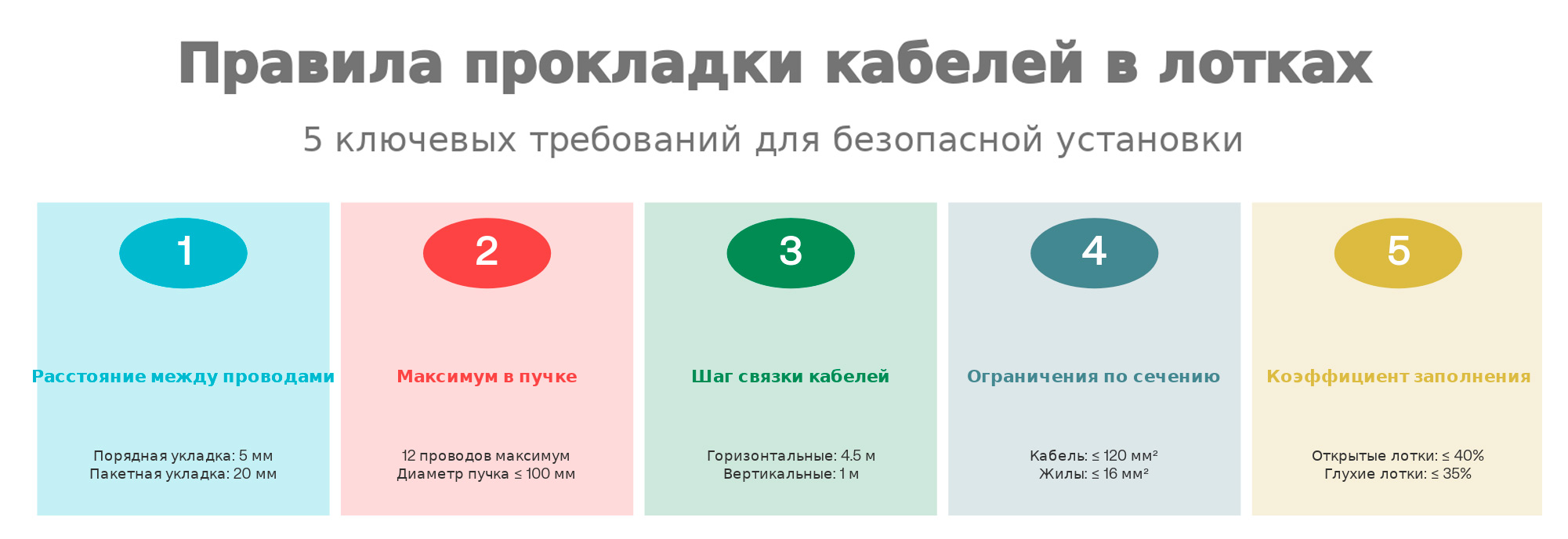

4. Правила прокладки кабелей в кабельных лотках
4.1 Расстояния между кабелями в лотке
Расстояния между проводами зависят от способа укладки:
- Порядная укладка (провода размещены в один ряд): минимальное расстояние — 5 мм
- Пакетная укладка (провода размещены пучками): расстояние между пучками — 20 мм
Соблюдение этих расстояний обеспечивает:
- ✓ Достаточную циркуляцию воздуха для охлаждения
- ✓ Возможность визуального осмотра и контроля
- ✓ Предотвращение взаимного нагрева проводов
4.2 Максимальное количество кабелей в пучке
Ограничения:
- Максимум 12 кабелей в одном пучке
- Максимальный диаметр пучка — 100 мм
4.3 Шаг крепления кабелей
Крепление кабелей в лотке производится с определённым шагом:
- Горизонтальные кабели: шаг крепления — 4,5 м
- Вертикальные кабели: шаг крепления — 1,0 м
Методы крепления: кабельные пластиковые стяжки, кабельные муфты, липкие ленты, металлические скобы с дюбелями
4.4 Ограничения по сечению кабелей
Максимально допустимые размеры:
- Сечение одного кабеля: ≤ 120 мм²
- Диаметр провода одной жилы: ≤ 16 мм²
4.5 Коэффициент заполнения кабельного лотка
| Тип лотка | Макс. заполнение | Обоснование |
|---|---|---|
| Открытые лотки | 40% | Обеспечение вентиляции |
| Глухие лотки | 35% | Ограниченная вентиляция |
| Лестничные лотки | 45% | Хорошая циркуляция |
| Сетчатые лотки | 50% | Максимальная вентиляция |
4.6 Разделение силовых и слаботочных кабелей
Важное правило: Силовые кабели (220 В, 380 В и выше) должны быть отделены от слаботочных кабелей (сигнальные, телекоммуникационные, компьютерные).
Методы разделения:
- Физическое разделение в разных лотках: минимум 0,5 м между лотками
- Разделение в одном лотке: пластиковые или металлические разделители, расстояние 30 мм
- Перекрёстное размещение: укладка перпендикулярно с минимальным контактом
Минимальные расстояния между различными типами кабелей:
- Силовые и слаботочные: 50 мм (или в разных лотках)
- Силовые разного напряжения: 25 мм
- Разные системы слаботочные: 10 мм
5. Требования безопасности и нормативная база
5.1 Нормативные документы
Основные документы, регулирующие монтаж кабельных лотков:
- ГОСТ Р 52868-2021 — Системы кабельных лотков и кабельных лестниц (актуальная версия)
- ПУЭ (Правила устройства электроустановок) 7-е издание — Раздел 2.1.61–2.1.62
- СНиП 3.05.06-85 — Электротехнические устройства
- ГОСТ 15845-80 — Кабельные изделия. Термины и определения
5.2 Требования по заземлению
Заземление кабельного лотка:
- Кабельный лоток должен быть электрически соединён с контуром заземления объекта
- Сопротивление заземления: не более 0,1 Ом
- Сечение заземляющего провода: не менее 6 мм² для стальных лотков
- Болт крепления заземляющего провода: М6 или М8
- Место присоединения заземления: на расстоянии не более 3 м от входа в помещение
5.3 Требования по температурным режимам монтажа
Допустимые температуры при монтаже кабельных лотков:
- Минимальная температура: -40°C (с предварительным подогревом)
- Максимальная температура: +15°C
- При температуре ниже -40°C монтаж запрещен
- При температуре выше +15°C необходимо принять меры по охлаждению
6. Типичные ошибки при монтаже и способы их избежать
❌ Ошибка 1: Неправильный выбор типа лотка
Проблема: Использование перфорированного лотка во влажных помещениях
Последствия: Окисление и коррозия кабелей, замыкания
Решение: ✓ Используйте неперфорированные лотки во влажных помещениях
❌ Ошибка 2: Неправильное расстояние между креплениями
Проблема: Расстояние свыше 2,0 м вместо рекомендуемых 1,5 м
Последствия: Чрезмерный прогиб лотка, усталостные трещины
Решение: ✓ Соблюдайте рекомендуемые расстояния: 1,0–1,5 м (стены), 0,8–1,0 м (потолок)
❌ Ошибка 3: Перегрузка лотка сверх допустимого заполнения
Проблема: Коэффициент заполнения более 40% для открытых лотков
Последствия: Перегрев кабелей, выход из строя изоляции, пожар
Решение: ✓ Рассчитывайте коэффициент заполнения перед укладкой
❌ Ошибка 4: Отсутствие разделения силовых и слаботочных кабелей
Проблема: Прокладка без разделителей в одном лотке
Последствия: Электромагнитные помехи, нарушение связи
Решение: ✓ Используйте разделители или отдельные лотки
❌ Ошибка 5: Неправильное крепление кабелей
Проблема: Кабели не закреплены или закреплены с неправильным шагом
Последствия: Механические повреждения, спутывание кабелей
Решение: ✓ Закрепляйте: горизонтально 4,5 м, вертикально 1,0 м
7. Фотографии и технические схемы процесса монтажа
Монтаж потолочного лотка:
[ВСТАВИТЬ: generated_image:86 — Фото монтажа потолочного лотка]На фото видно: правильное размещение V-образных кронштейнов, кабели разных цветов в лотке, инструменты для монтажа, правильное расстояние между кабелями.
Четыре способа крепления лотков:
[ВСТАВИТЬ: generated_image:87 — Техническая схема способов крепления]Техническая схема с размерными линиями, показывающая все основные методы крепления кабельных лотков.
Поперечное сечение лотка с расстояниями:
[ВСТАВИТЬ: generated_image:88 — Чертёж поперечного сечения]Технический чертёж, показывающий правильное расположение кабелей и расстояния между ними.
Заключение
Монтаж кабельных лотков — это критически важный процесс, требующий тщательного планирования, точного выполнения и постоянного контроля качества. Следуя рекомендациям этого руководства и соблюдая требования ГОСТ и ПУЭ, вы обеспечите надёжность, безопасность и долговечность электротехнической инфраструктуры вашего объекта.
📋 Ключевые моменты для запоминания:
- ✓ Выберите правильный тип кабельного лотка для вашего применения
- ✓ Соблюдайте расстояния между креплениями и ограничения по нагрузке
- ✓ Разделяйте силовые и слаботочные кабели
- ✓ Правильно закрепляйте кабели согласно правилам
- ✓ Убедитесь в надлежащем заземлении системы
- ✓ Проводите регулярное техническое обслуживание
- ✓ Используйте только сертифицированные материалы и крепёж
- ✓ Документируйте все этапы монтажа и испытания
Правильно смонтированная система кабельных лотков будет служить надежно в течение десятков лет, обеспечивая безопасность и эффективность работы всей электротехнической инфраструктуры вашего объекта.
