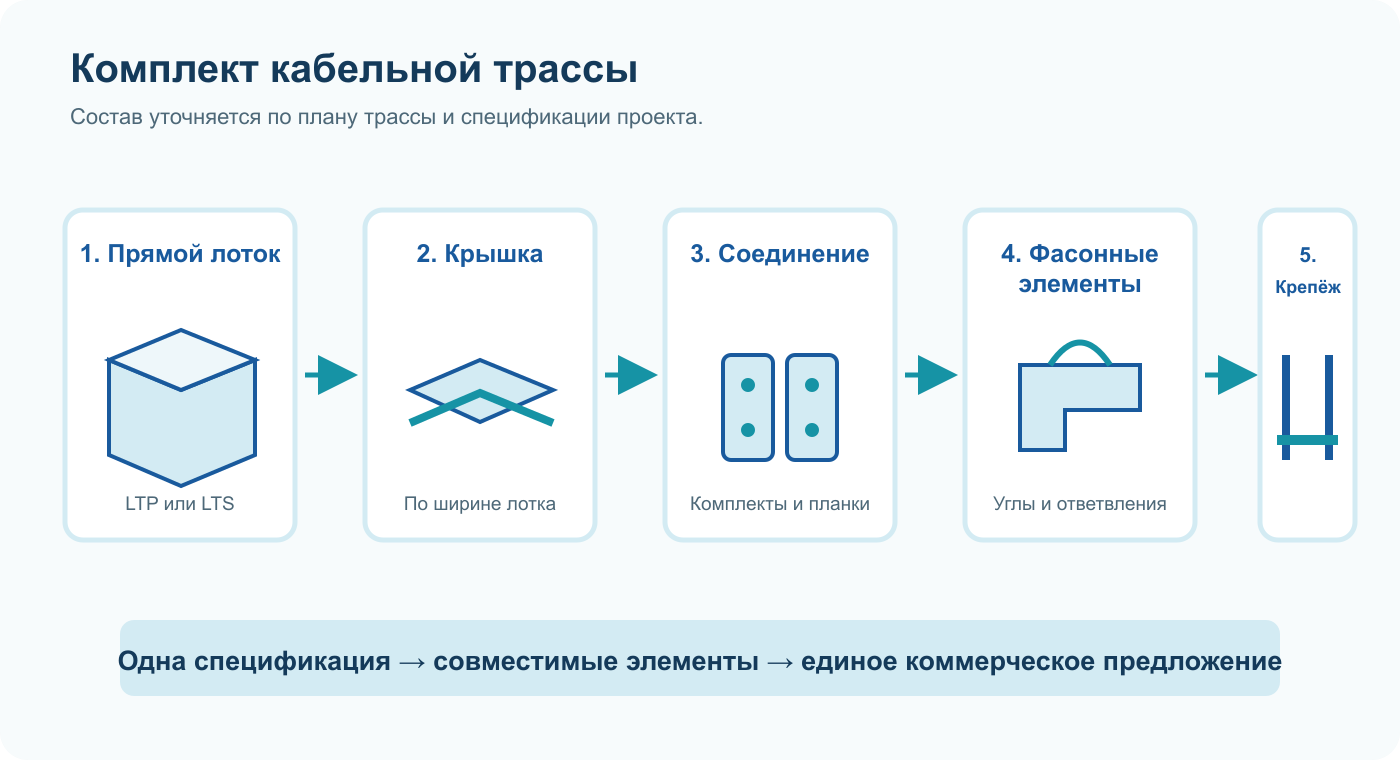

Комплектная заявка на кабельные лотки включает не только прямые секции. Для готовой трассы обычно нужны крышки, соединители, фасонные элементы, опоры и метизы. Если рассчитывать эти группы отдельно, на объекте могут обнаружиться несовместимые размеры или недостающие позиции.
Pro-Lotok может рассчитать систему по одной спецификации: от прямых LTP или LTS до крепления к стене или потолку.
1. Прямые секции
Основа трассы — перфорированные LTP или цельные LTS. Для каждой позиции указывают:
- ширину и высоту;
- длину секции;
- толщину металла;
- покрытие;
- количество или общий метраж.
Перфорированное и цельное исполнение различаются конструкцией основания. Выбор задаётся проектом и условиями эксплуатации.
2. Крышки
Крышка применяется там, где проектом требуется закрыть уложенный кабель. Она должна соответствовать ширине и серии лотка. Для прямых участков, поворотов и ответвлений могут потребоваться разные элементы.
При расчёте необходимо отметить, где крышка нужна по всей трассе, а где только на отдельных участках. Это влияет на количество и итоговую стоимость комплекта.
Посмотреть основные варианты можно в разделе крышек для кабельных лотков.
3. Соединительные элементы
Штатные прямые секции LTP и LTS соединяются предусмотренными для серии элементами и метизами. В местах резки штатная геометрия торца может отсутствовать — тогда применяется дополнительная соединительная планка.
Количество соединительных элементов зависит от высоты борта, числа стыков и фактического раскроя трассы. Его проверяют по спецификации, а не только по общему метражу.
4. Повороты и изменение направления
Для перехода трассы в другую плоскость или сторону применяют фасонные элементы:
- горизонтальные углы;
- вертикальные внутренние и внешние углы;
- T-образные ответвители;
- X-образные ответвители;
- заглушки.
Для каждого элемента нужно определить ширину, высоту борта, направление и угол поворота.
5. Изменение сечения
Если трасса переходит с одной ширины или высоты на другую, в спецификацию включают редукцию или переходник. В заявке нужно указать начальный и конечный размер, а также направление смещения, если оно важно для проекта.
Замена переходника самодельным соединением на объекте может ухудшить совместимость и увеличить время монтажа.
6. Крепление к стене и потолку
В состав крепления могут входить:
- настенные кронштейны и консоли;
- потолочные стойки;
- профили и траверсы;
- одна или две шпильки;
- анкеры, гайки, шайбы и другие метизы.
Опорная система выбирается с учётом материала основания, ширины лотка, числа ярусов, массы кабеля и пролёта. Универсального шага крепления для всех трасс нет.
Подробнее варианты разобраны в статье монтаж кабельных лотков и разделе крепления.
Таблица комплектного расчёта
| Участок | Что включить | Какие данные нужны |
|---|---|---|
| Прямой | LTP или LTS, соединение | B×H×L, толщина, покрытие, количество |
| Закрытый | крышки прямых и фасонных элементов | длина закрытых участков и ширина |
| Поворот | горизонтальный или вертикальный угол | направление, угол, размер |
| Ответвление | T- или X-образный элемент | размеры основной трассы и ветвей |
| Переход | редукция или переходник | начальный и конечный размеры |
| Опора | кронштейн, профиль, шпильки, метизы | основание, нагрузка, пролёт, число ярусов |
Чек-лист спецификации
Перед отправкой заявки проверьте:
- Все прямые участки имеют размер и серию.
- Для каждого поворота указан угол и направление.
- Отмечены T- и X-образные ответвления.
- Указаны места изменения ширины или высоты.
- Понятно, где нужна крышка.
- Задан способ крепления и материал основания.
- Указаны покрытие, город и желаемая дата.
- Отмечено, можно ли предложить стандартный аналог.
Если в исходной спецификации перечислены только прямые секции, Pro-Lotok может отдельно проверить комплектность и предложить недостающие группы.
Почему комплектная поставка выгоднее единичной позиции
Стандартную одиночную позицию иногда действительно удобнее купить на маркетплейсе. Для проектной трассы важнее совместимость, единый расчёт и отсутствие недокомплекта.
Сильная сторона Pro-Lotok — поставка по спецификации, включая тяжёлую серию 1,2 мм, ширины 400–600 мм, фасонные элементы и крепление.
Частые вопросы
Можно заказать только прямые лотки
Да. Но если трасса уже спроектирована, целесообразно приложить полную спецификацию — тогда можно проверить крышки, соединители и крепление.
Крышка обязательна для любой трассы
Нет. Необходимость крышки определяется проектом и условиями эксплуатации.
Сколько соединителей нужно
Количество зависит от серии, высоты борта, числа стыков и участков после резки. Оно подтверждается при расчёте.
Можно подобрать крепление вместе с лотками
Да. Для этого нужны данные об основании, способе монтажа, ширине трассы и расчётной массе кабеля.
Рассчитать комплект трассы
Приложите спецификацию или план трассы к форме. Если файла нет, перечислите основные размеры и участки в комментарии. Обязательны только телефон и e-mail.
