Запись 400×100×3000 означает ширину лотка 400 мм, высоту борта 100 мм и длину прямой секции 3000 мм. Толщина металла в это обозначение обычно не входит и указывается отдельно — например, 1,2 мм.
Чтобы выбрать совместимый лоток, крышку, соединение и крепление, нужно учитывать все четыре параметра: B × H × L × S.
Что означают B, H, L и S
| Обозначение | Параметр | Пример |
|---|---|---|
| B | ширина основания | 400 мм |
| H | высота борта | 100 мм |
| L | длина прямой секции | 3000 мм |
| S | толщина металла | 1,2 мм |

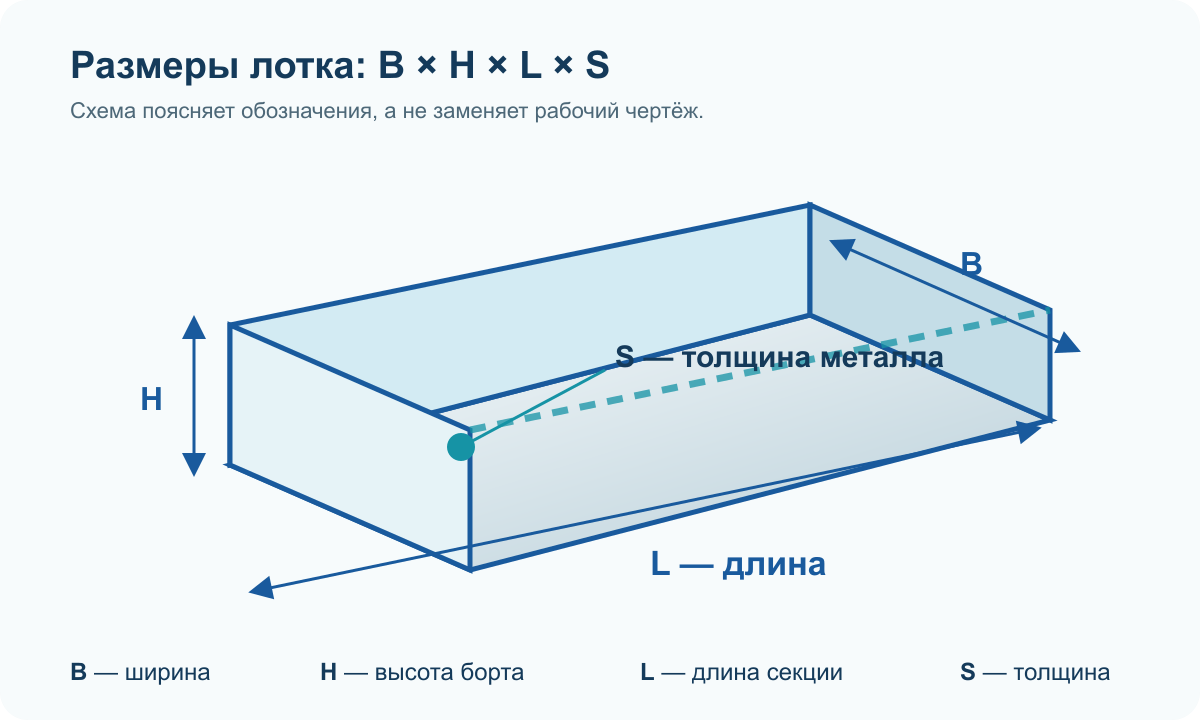

Схема размеров нужна не только для заказа прямых секций. Ширина и высота определяют совместимость крышек, углов, ответвителей и переходников.
Ширина кабельного лотка
Ширина подбирается по количеству и сечению кабеля, требованиям проекта и запасу для обслуживания трассы. В номенклатуре встречаются как узкие, так и широкие варианты.
Для тяжёлой серии Pro-Lotok отдельно подготовлена матрица шириной 400, 500 и 600 мм. Эти размеры выгодны для проектных партий, где важны толщина 1,2 мм, комплектность и согласованный производственный срок.
Не следует выбирать ширину только по внешнему габариту пучка кабелей. Проектировщик учитывает заполнение, тип кабеля, повороты трассы и требования к эксплуатации.
Высота борта
Высота борта влияет на вместимость, жёсткость конструкции и совместимость элементов. Для рассматриваемых серий LTP и LTS доступны варианты:
- 50 мм;
- 80 мм;
- 100 мм;
- 150 мм;
- 200 мм.
Например, позиции 400×50×3000 и 400×200×3000 имеют одинаковую ширину и длину, но различаются высотой борта, массой и требованиями к комплектующим.
Длина прямой секции
Для опубликованной матрицы широкой серии используется длина 3000 мм. Цена может показываться за метр и за полную трёхметровую секцию — единицу измерения нужно проверять в заголовке таблицы и коммерческом предложении.
При расчёте количества прямых секций необходимо учитывать повороты, ответвления, переходы и участки после резки. Простого деления общей длины трассы на три метра недостаточно для полной спецификации.
Толщина металла
Толщина указывается отдельно от B×H×L. Для одного размера могут существовать разные исполнения. Выбор зависит от фактической нагрузки, пролёта между опорами и способа крепления.
Для широкой серии 400–600 мм Pro-Lotok выделяет исполнение 1,2 мм. Подробное объяснение находится в статье как выбрать толщину кабельного лотка.
Примеры чтения размеров
| Запись | Как читать |
|---|---|
| 400×50×3000, S=1,2 | ширина 400, борт 50, длина 3000, толщина 1,2 мм |
| 500×100×3000, S=1,2 | ширина 500, борт 100, длина 3000, толщина 1,2 мм |
| 600×200×3000, S=1,2 | ширина 600, борт 200, длина 3000, толщина 1,2 мм |
В заявке также нужно указать серию: перфорированную LTP или цельную LTS. Одинаковый размер не делает эти изделия взаимозаменяемыми без согласования.
Как размеры связаны с комплектующими
Для комплектного расчёта проверяют:
- крышку соответствующей ширины;
- соединительные комплекты и дополнительные планки для мест резки;
- горизонтальные и вертикальные углы;
- T- и X-образные ответвители;
- редукции при изменении ширины или высоты;
- кронштейны, профили, шпильки и метизы.
Состав системы описан в материале из чего состоит комплект кабельной трассы.
Почему не нужны отдельные страницы под каждый размер
Страница только с одной фразой «лоток 500 мм» не помогает выбрать изделие. Полезная размерная посадочная должна содержать реальные SKU, высоты, толщины, цены и совместимые элементы.
Поэтому позиции 400, 500 и 600 мм сначала объединяются на сильной странице кабельных лотков 1,2 мм. Отдельная страница ширины 400 мм создаётся только после подтверждения уникального ассортимента и поискового спроса.
Что приложить к заявке
Если есть спецификация, приложите её целиком. Если файла нет, укажите:
- серию LTP или LTS;
- размер B×H×L;
- толщину S;
- покрытие;
- количество секций или общую длину в комментарии;
- город доставки и желаемую дату.
Размер, толщину и количество не нужно заполнять в отдельных обязательных полях формы: их можно перечислить в комментарии или передать файлом.
Частые вопросы
Что в размере указывается первым
На страницах Pro-Lotok используется порядок ширина × высота × длина. Перед заказом параметры подтверждаются в коммерческом предложении.
Толщина входит в размер 400×100×3000
Нет. Толщина указывается отдельно, например S=1,2 мм.
Крышка выбирается по ширине или высоте
Основной размер крышки связан с шириной лотка, но совместимость необходимо проверять по конкретной серии.
Можно заказать нестандартный размер
Да, возможность изготовления проверяется по чертежу или спецификации. Если допустим ближайший стандартный вариант, это стоит указать в заявке.
